リモート・ウエディング配信システム開発日誌

アクセスカウンター

2020年9月13日(日)
午前10時00分〜午後12時00分

2時間
1人

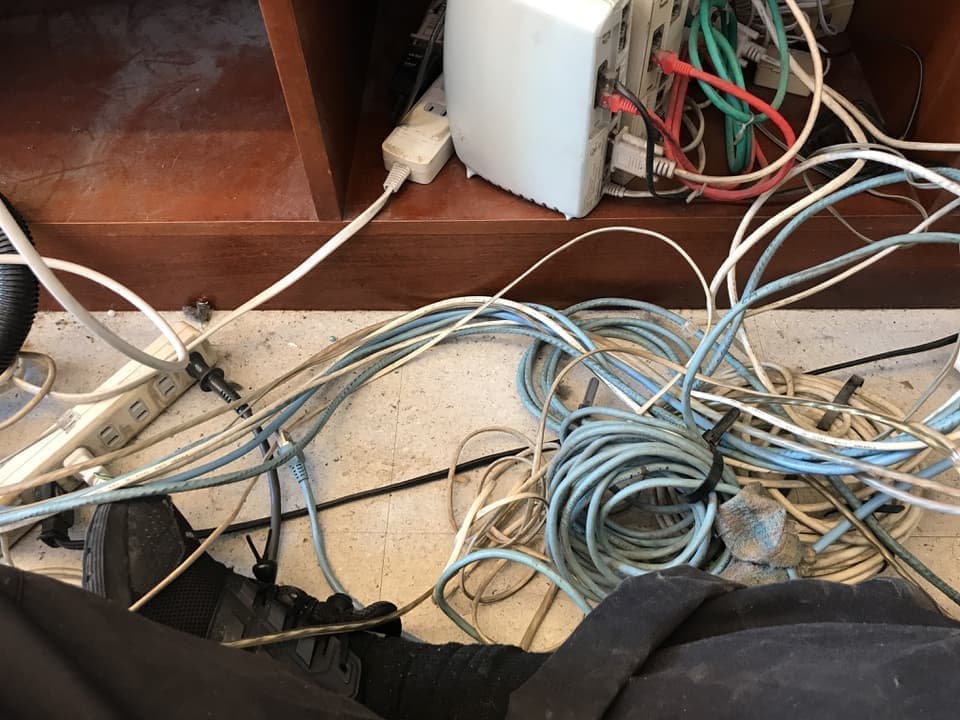

機材 移設・取付

※モニター補助事業対象外

2020年9月13日(日)
午後6時00分〜午後9時00分

3時間
1人

機材 接続

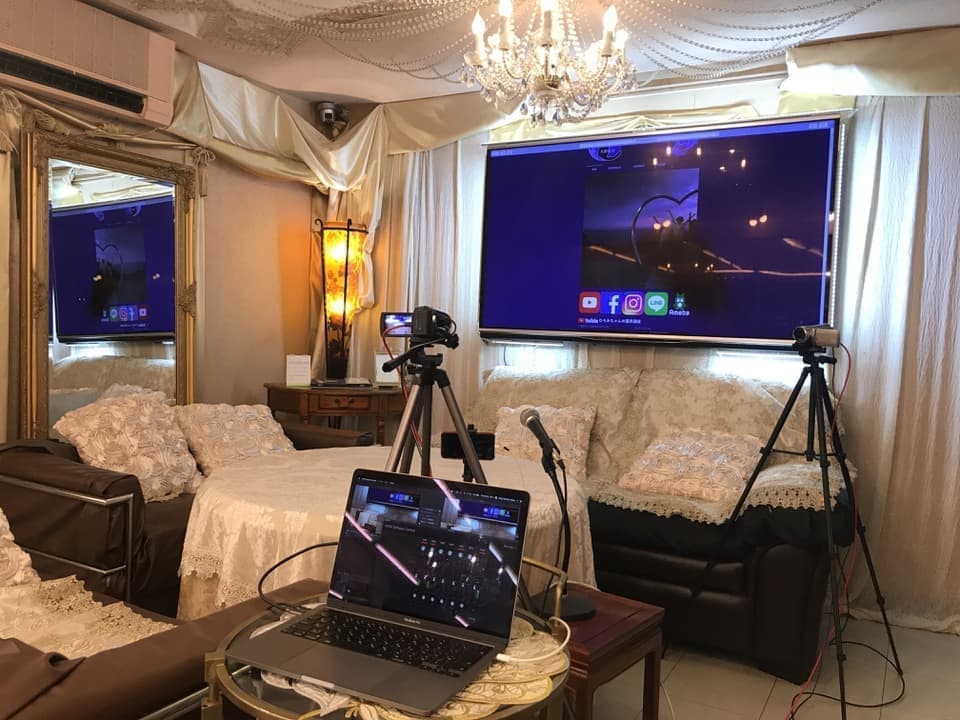

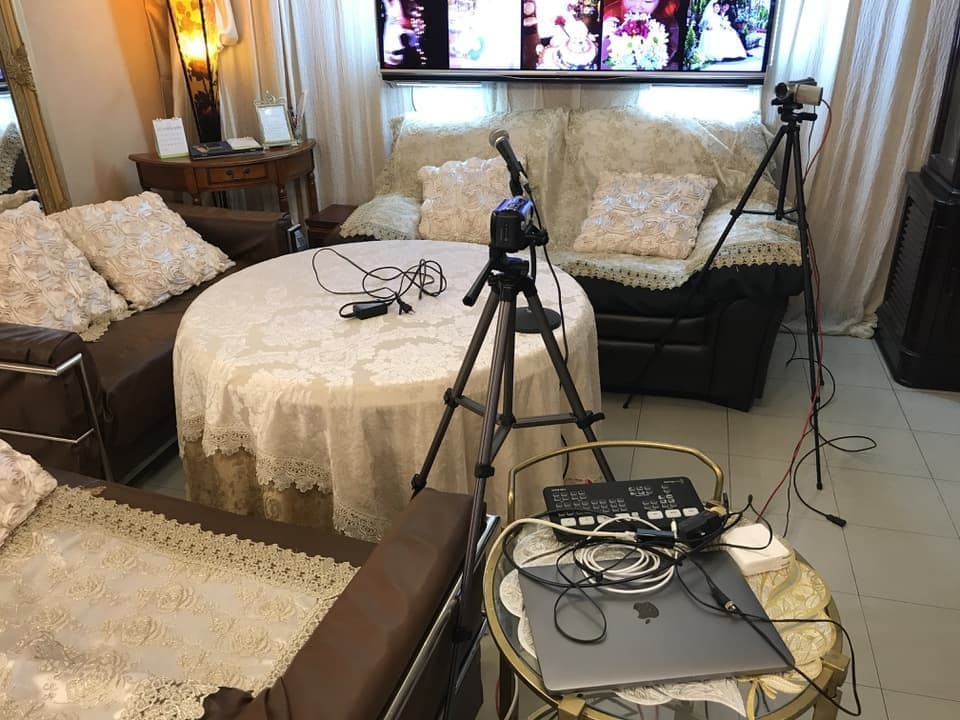

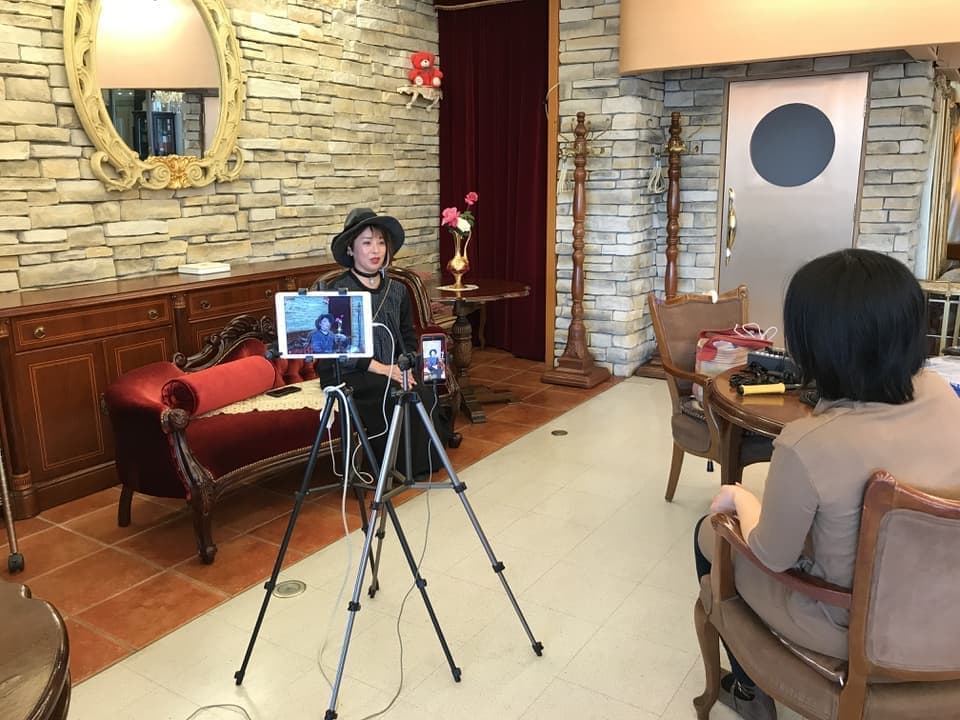

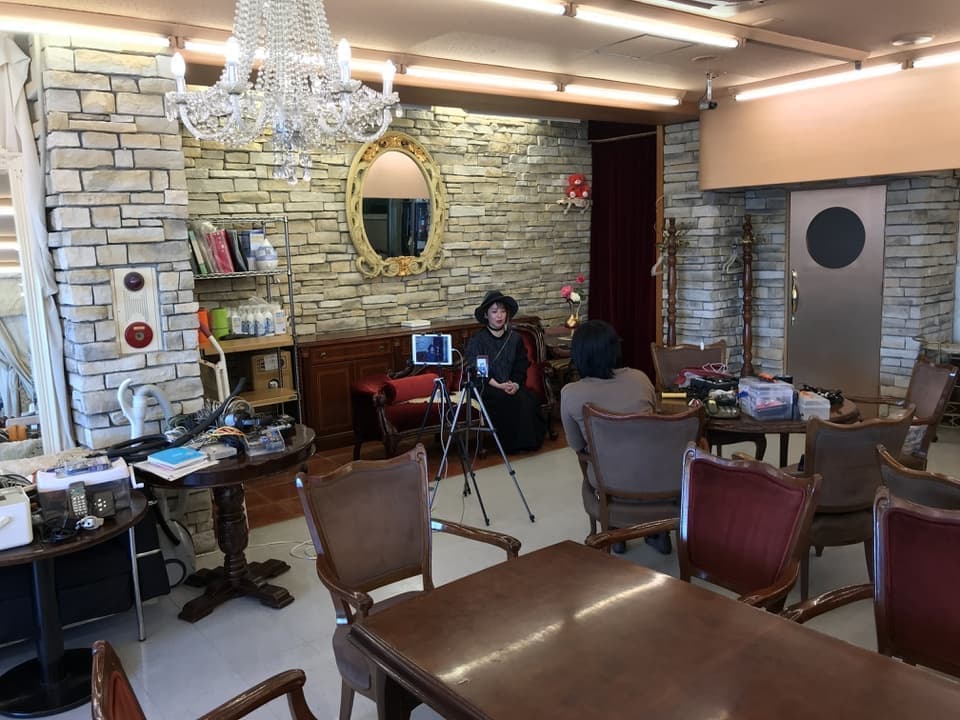

 接続テスト Aパターン【近距離;人物インタビュー用途】
ビデオカメラHDMIATEM MiniUSBMacLIVE

接続テスト Bパターン【会場ライブ配信用途】
ビデオカメラHDMIATEM MiniUSBMacLIVE
音響ミキサーステレオ

2020年9月22日(土)
午後8時00分〜午後11時00分

3時間
1人


2020年9月23日(日)
午後1時00分〜午後3時00分

2時間
1人

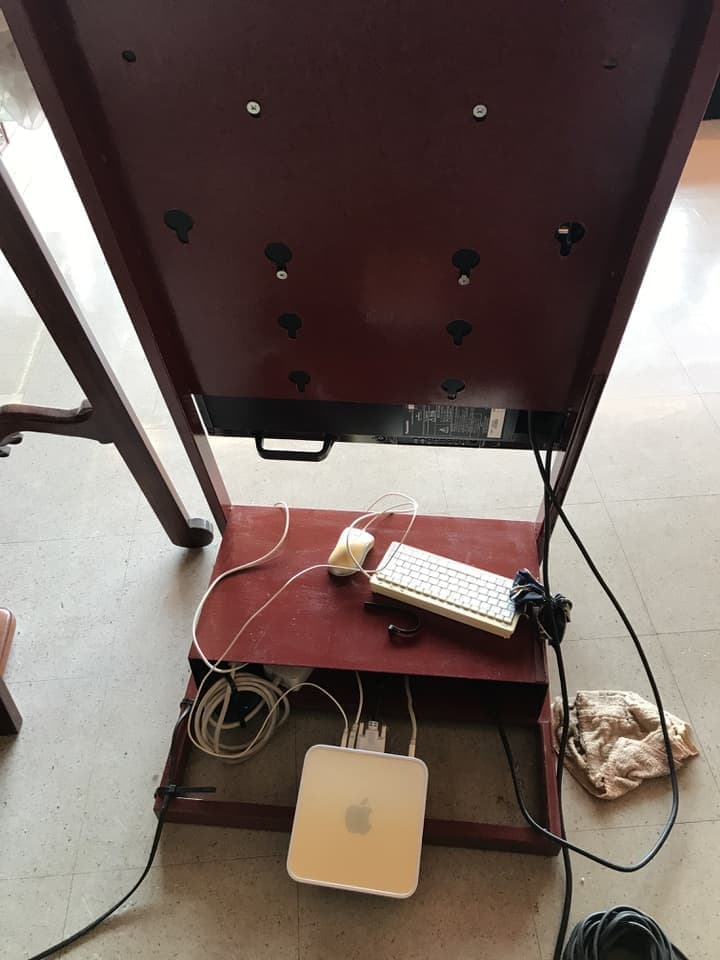

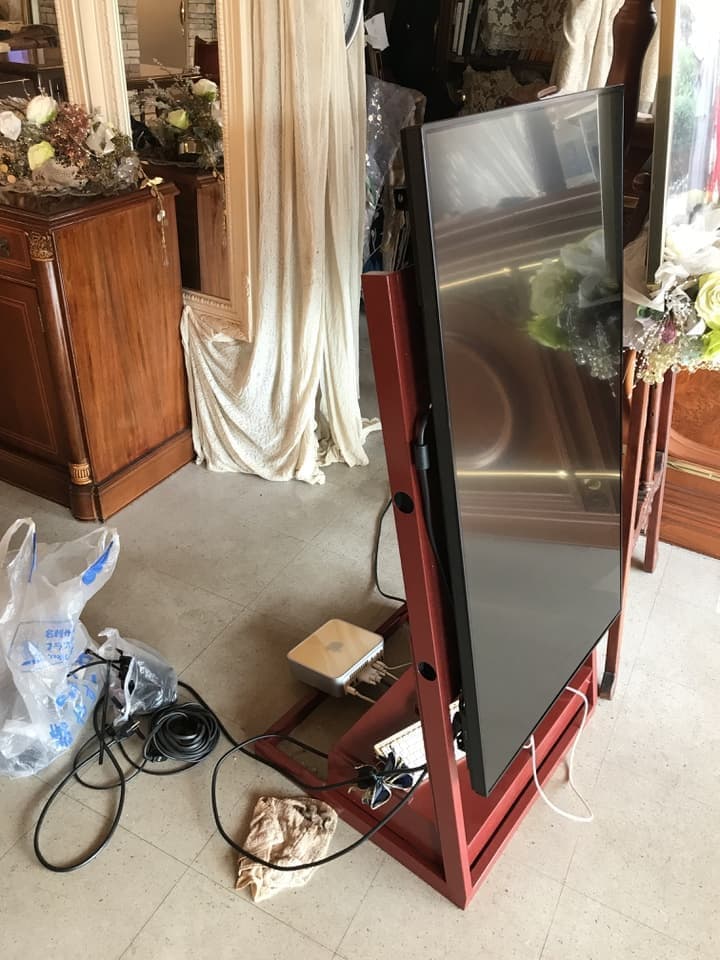

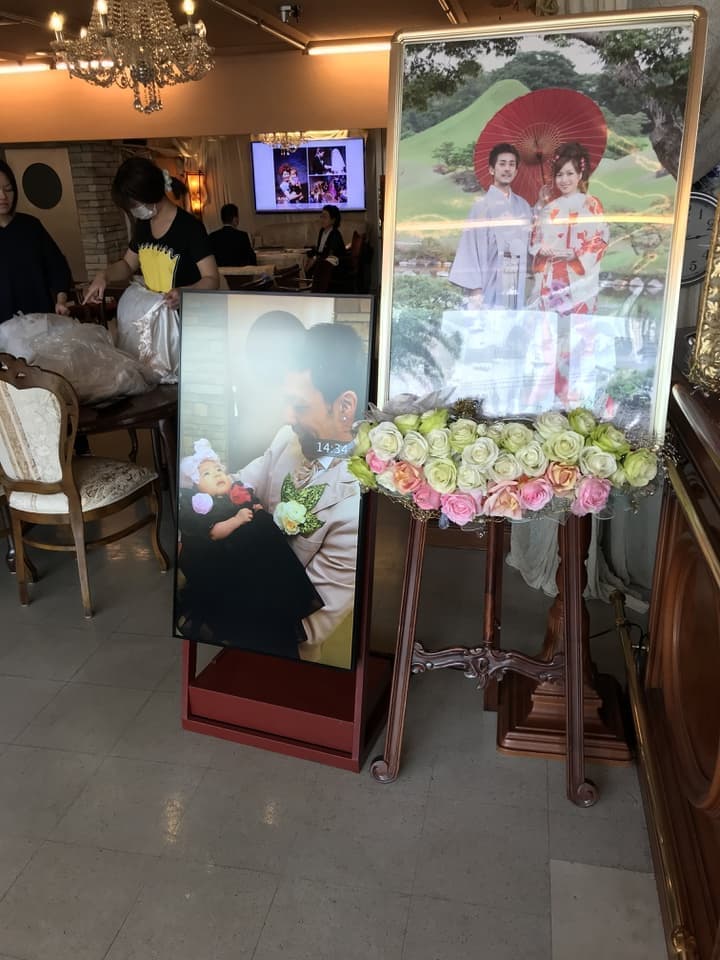

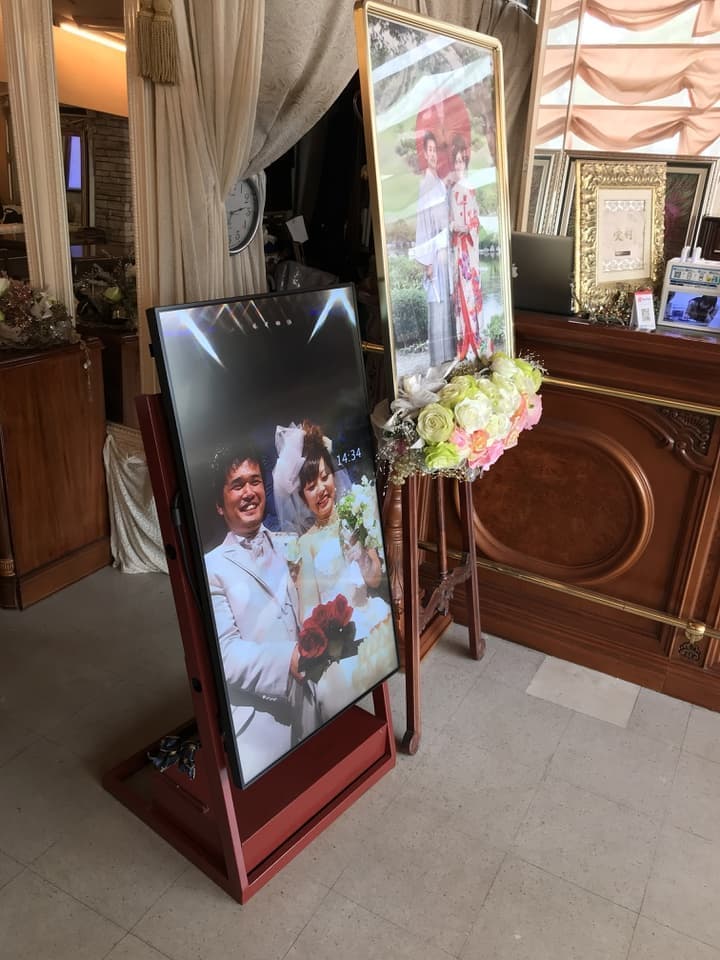

店頭サイネージのリモート化

Mac mini 2006 Early Windows Mac OS 10.6インストール

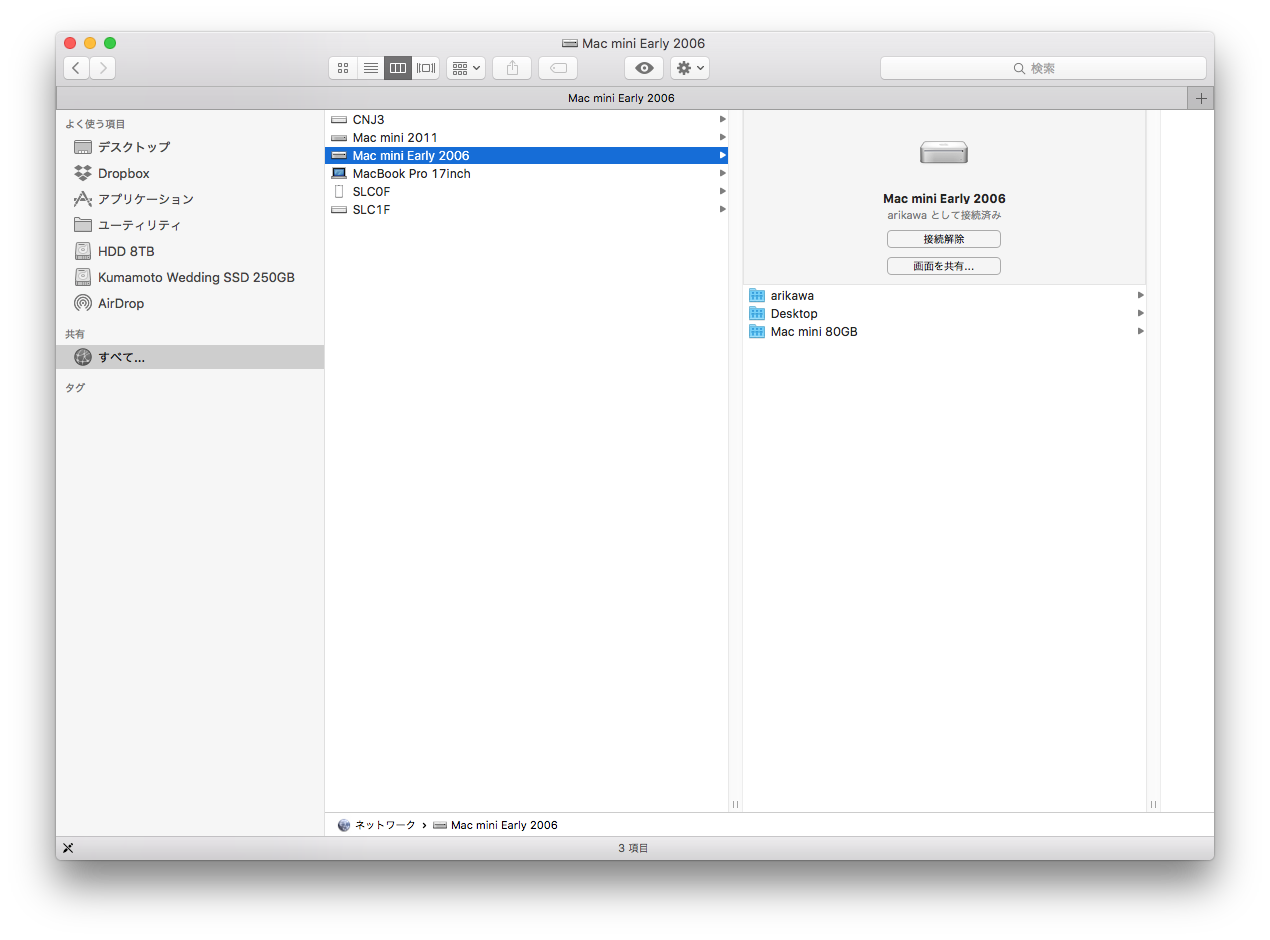

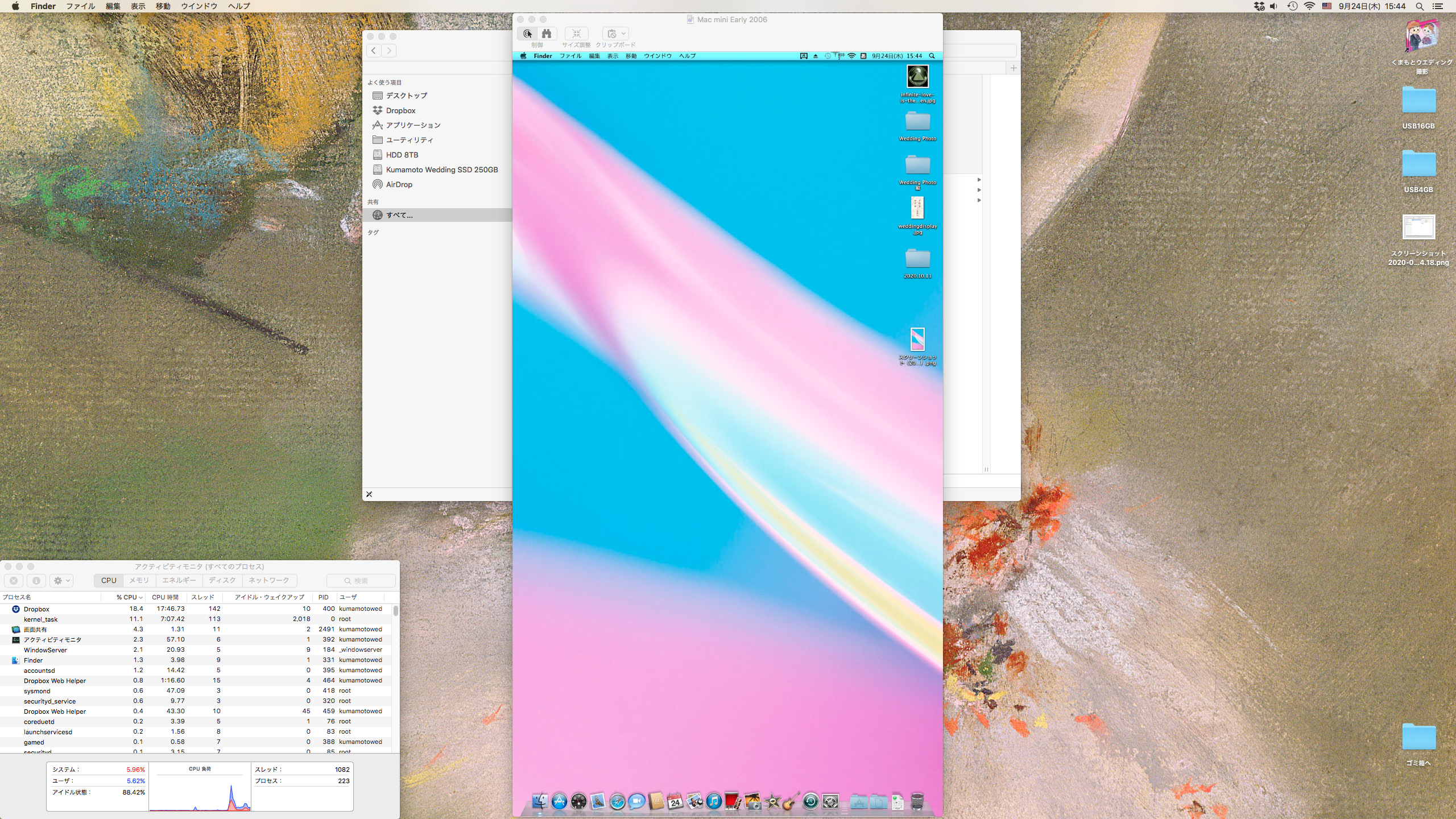

画面共有・ファイル共有 設定

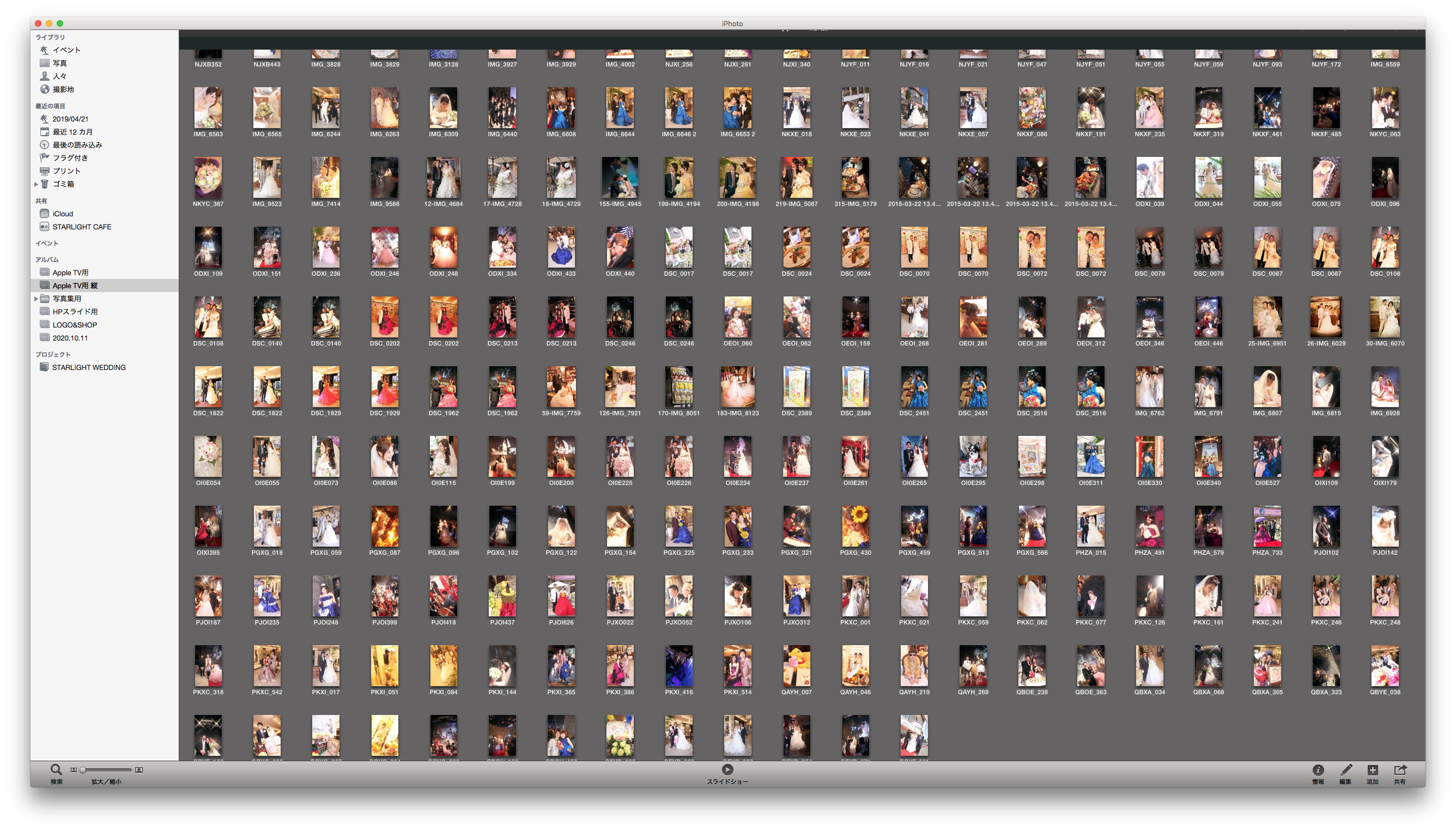

サイネージ用最適化・表示コンテンツ準備


サイネージ接続・設定


2020年9月24日(木)
午後3時30分〜午後4時30分
1時間
1人

YouTubeライブ配信テスト

MacBook Pro 2020(※補助事業対象外)ATEM Mini

https://www.youtube.com/watch?v=fQz6H48FHUc
ライブ配信成功


Mac mini 2011 Late 2.5GHz Core i5 + 16GB (1600MHz) + SSD128GB
 ※補助事業対象外
Mac OS 10.15 Catalina + ATEM Mini

https://www.youtube.com/watch?v=ykAMk2zAPn4

ライブ配信失敗

 OSのバージョンを下げる

Mac mini 2011 Late 2.5GHz Core i5 + 16GB (1600MHz) + SSD128GB
 ※補助事業対象外
Mac OS 10.13 High Sierra + ATEM Mini

https://www.youtube.com/watch?v=m94Rh1Dl2-A
ライブ配信失敗


MacBook Pro 2020(※補助事業対象外)ATEM Mini

https://www.youtube.com/watch?v=zauJ6ysrllI

 ライブ配信成功
録画データアップロード

https://www.youtube.com/watch?v=Ko0mWnKr6H4

2020年9月26日(土)
午後7時30分〜午後10時30分
3時間
1人

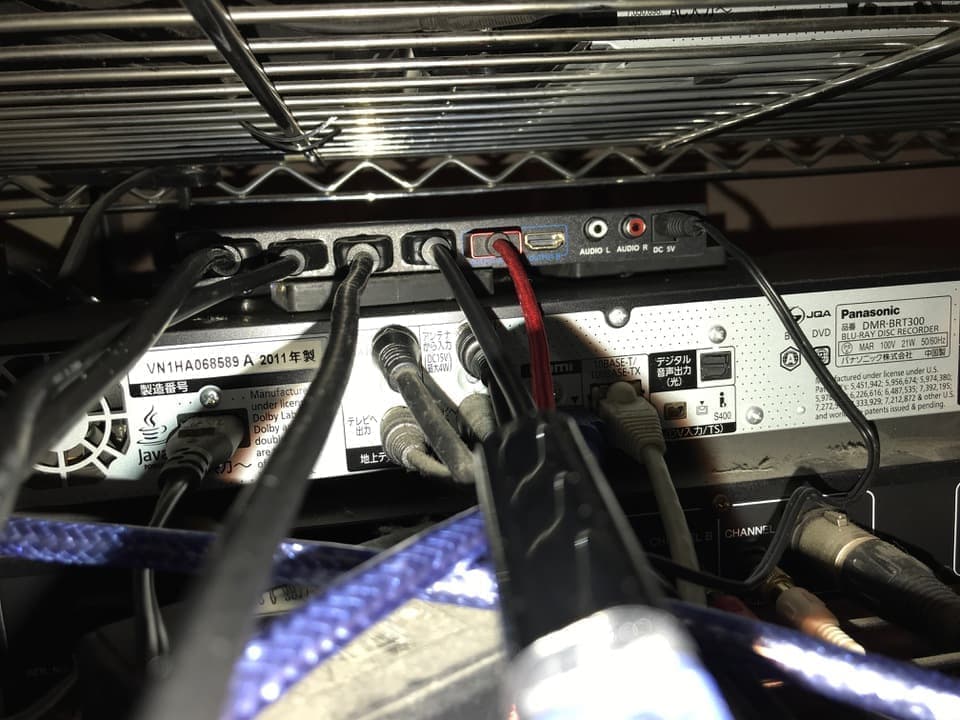

HDMI4入力2分配x2機 設置接続


  1. MacBook Air 2010Mini Displayport → HDMI 変換ケーブル

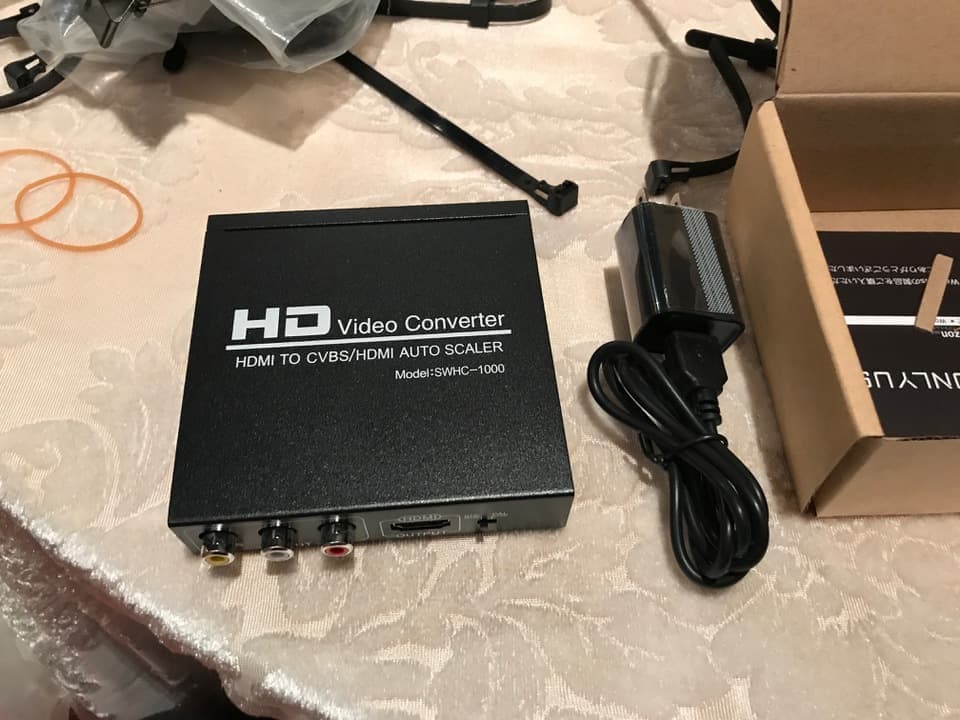

    HDMI→コンポジット変換 (HDMIパススルー)
  2. Blu-ray HDD Recorder A
  3. MacBook 2006mini DVI → HDMI 変換アダプタ
    HDMI→コンポジット変換 (HDMIパススルー)
  4. Blu-ray HDD Recorder B

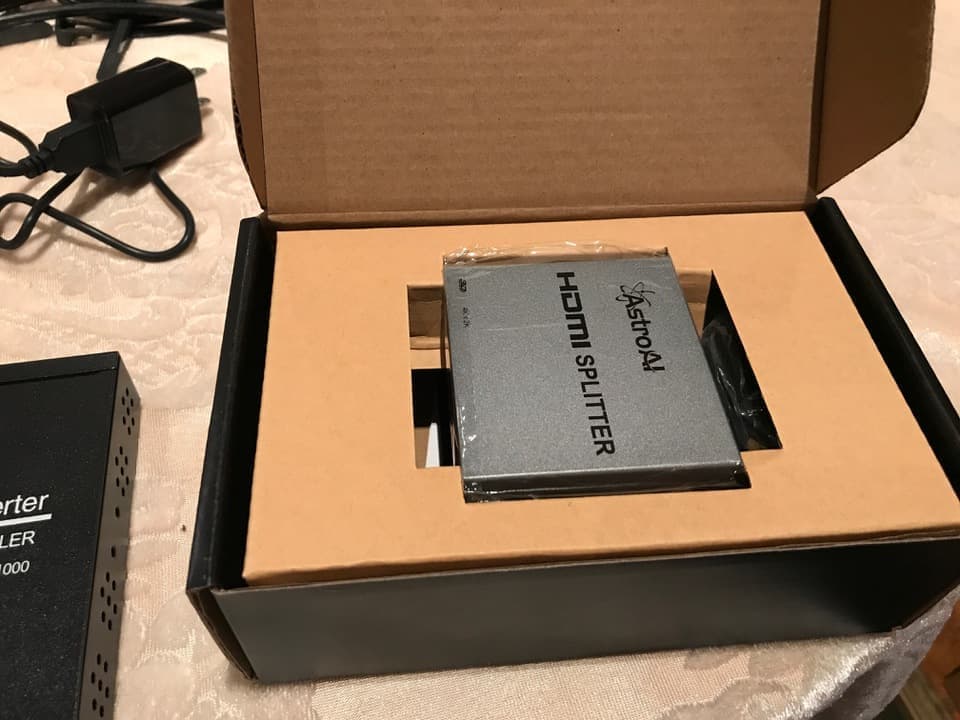

AstroAI HDMI スプリッター

HDMIセレクター(4入力2分配)


  1. ATEM Mini入力3へ
  2. HDMI → VGA 変換 アダプタモニター

  1. iPad Air
  2. iPod nano or iPod Classic
  3. Apple TV


HDMIセレクター(4入力2分配)


  1. ATEM Mini入力4へ
  2. HDMI → VGA 変換 アダプタモニター

HDMIケーブル1mx4
HDMIケーブル2mx2

2020年10月3日(土)
午後0時00分〜午後6時00分
6時間
1人

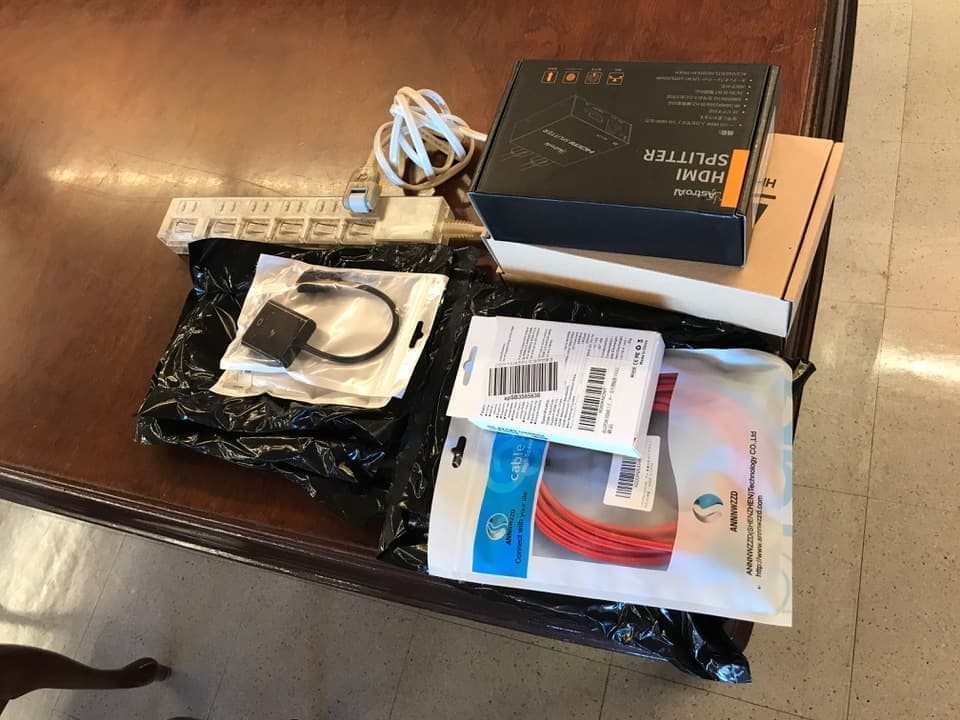

使用機材

HDMI → VGA 変換 アダプタ

AstroAI HDMI スプリッター

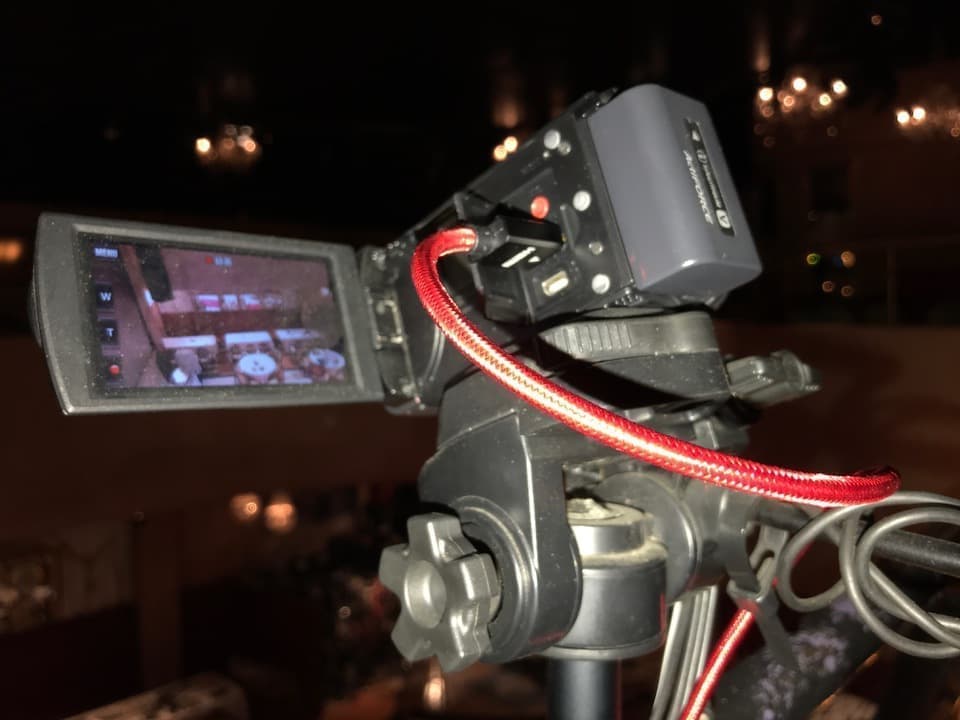

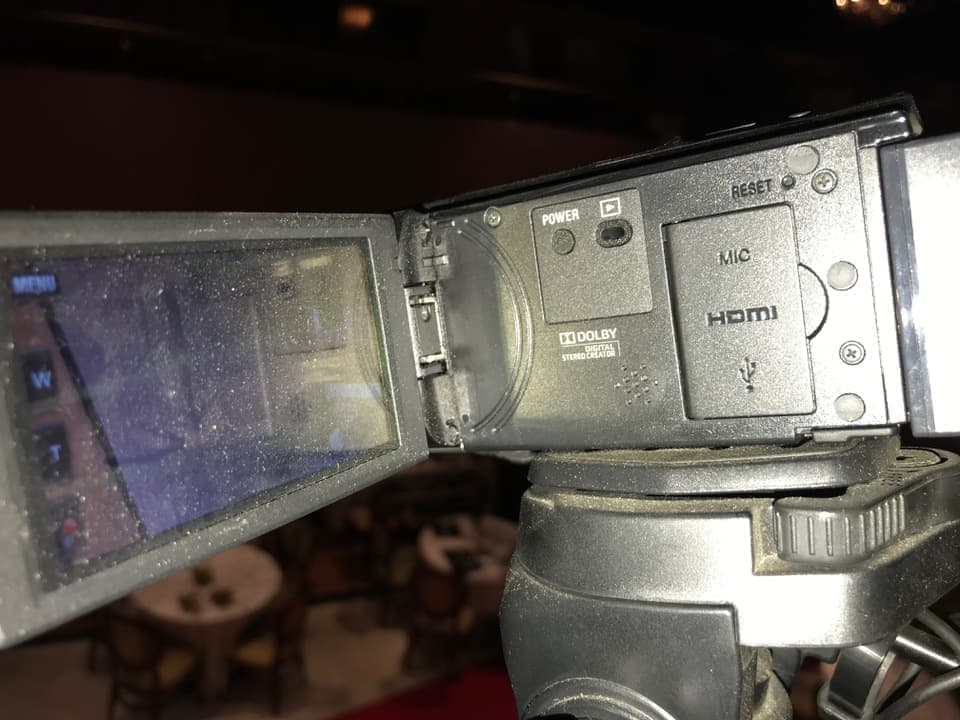

既存ビデオカメラ

デジタル伝送ケーブル接続

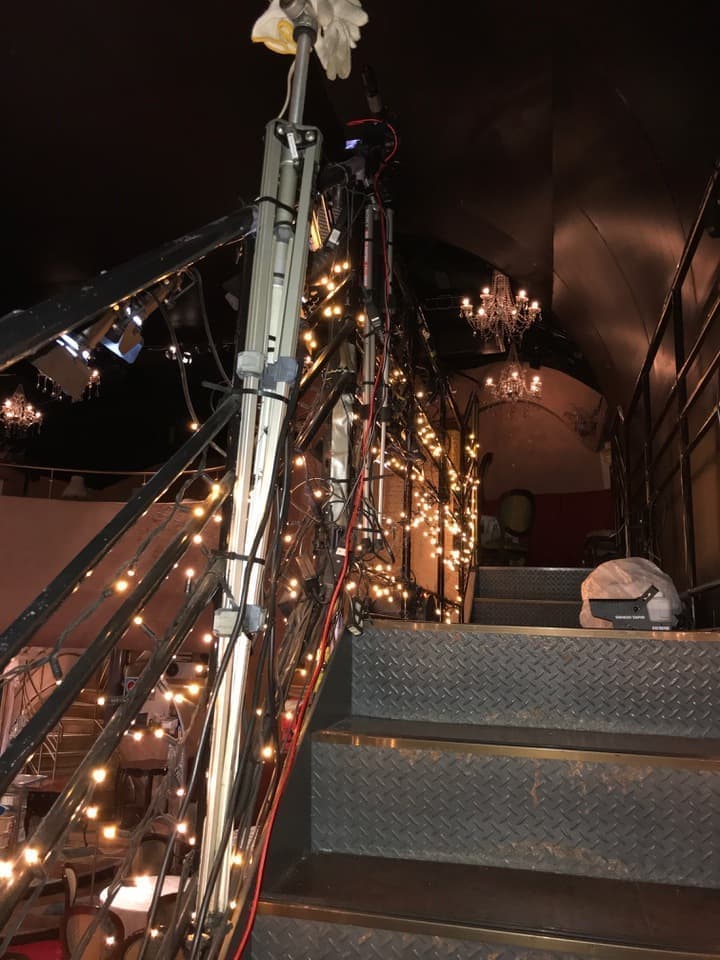

デジタル伝送ケーブル敷設

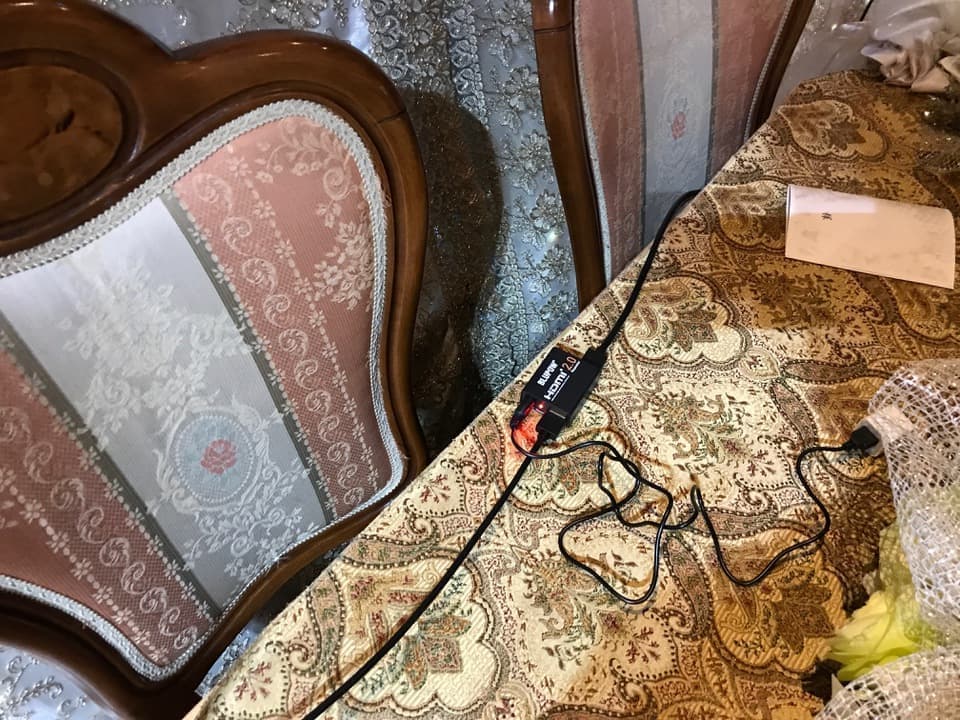

HDMI 中継アダプター 信号増幅器

HDMIセレクター(4入力2分配)へ接続

2020年10月6日(火)
午後6時00分〜午後8時00分
2時間
1人

作動テスト


  1. iPad Air
  2. iPod nano or iPod Classic
  3. Apple TV


HDMIセレクター(4入力2分配)

iPod nano or iPod Classic HDMI出力不能
従来のアナログシステムに戻す

MacBook 2006 HDMI出力不調
Mini DVI - HDMI変換アダプタ交換

2020年10月8日(木)
午後2時00分〜午後6時00分
4時間
1人

デジタル出力作業

Mini DVI - HDMI変換アダプタ交換
MacBook 2006 HDMI出力不調→デジタル出力不能
mini DVI → DVI 変換アダプタ MDVI-DVI


HDMI→DVI変換

ATEM Mini HDMI AstroAI HDMI スプリッター HDMI 変換ケーブル DVI 200インチ プロジェクター
色異常発生

2020年10月10日(土)
午後2時00分〜午後7時00分
5時間
1人

デジタル出力作業

MacBook 2006 mini DVI → DVI 変換アダプタ MDVI-DVI交換HDMI出力不可
アナログ(コンポジット)出力をデジタル変換へ

アップスキャンコンバーターSD-UPCBH2


 iPod nano コンポーネント出力をデジタル変換へ

コンポーネント(YPbPr) HDMI 変換コンバーター


既存アナログシステムに新設デジタルシステムを組み込み
配線を整理してトラブル時のメンテナンス性を向上

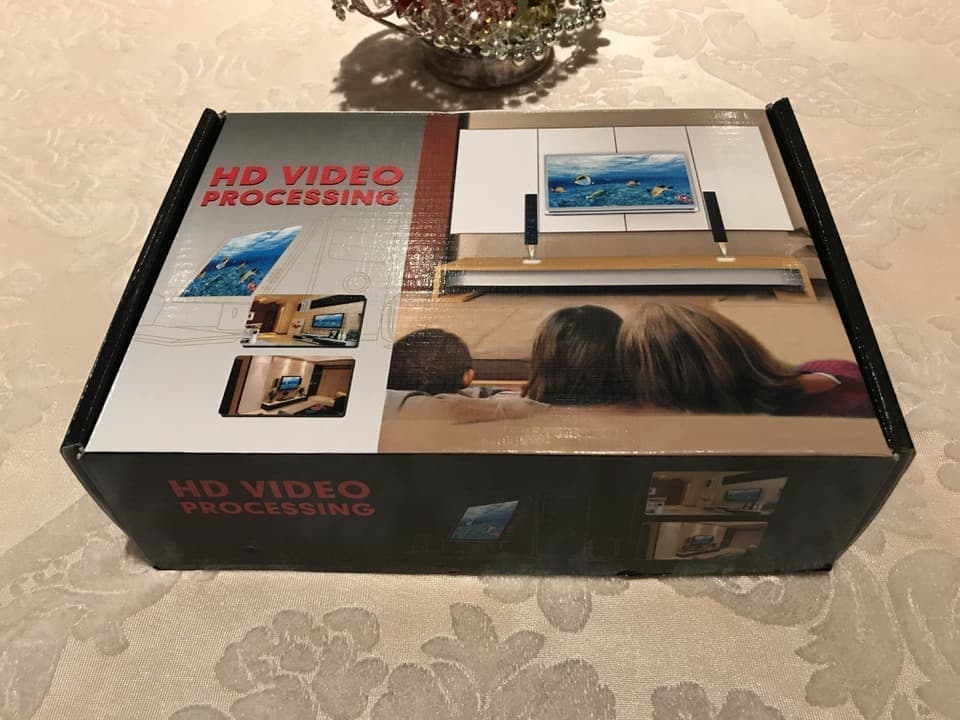

プロジェクター入力前にプロセッサーを導入

2020年10月11日(日)
午後1時00分〜午後5時00分
4時間
1人

デジタル出力作業(デジタル信号の最適化)

2020年10月11日(日)
午後5時30分〜午後8時30分
3時間
1人

デジタル録画立ち合い(システム始動・調整・指導・終了)

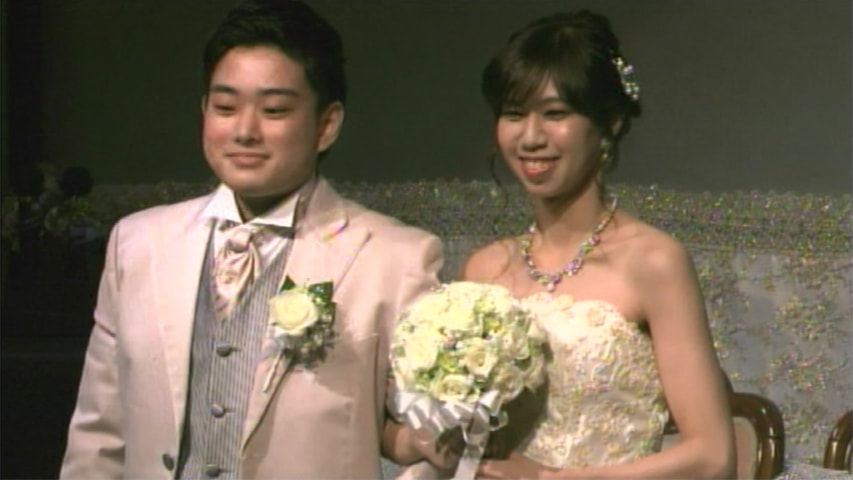

従来のアナログ システムでの録画(640px x 480px)


  画素数6.75倍/無劣化・伝送ノイズなし

新設のデジタル システムでの録画(1920px x 1080px)




同サイズに引き延ばしたアナログ録画

※ベストのストライプやドレスの刺繍やブーケに注目

2020年10月15日(木)
午後1時00分〜午後4時00分
3時間
1人

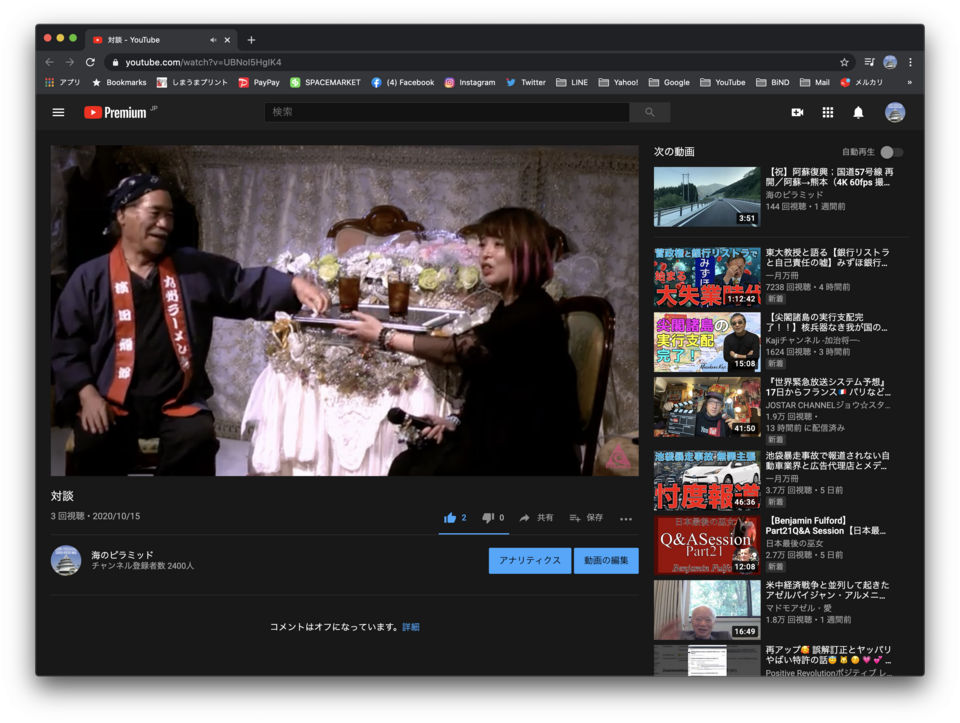

トーク ライブ イベントの
Full HD デジタル録画・YouTubeライブ配信 実施 立ち合い

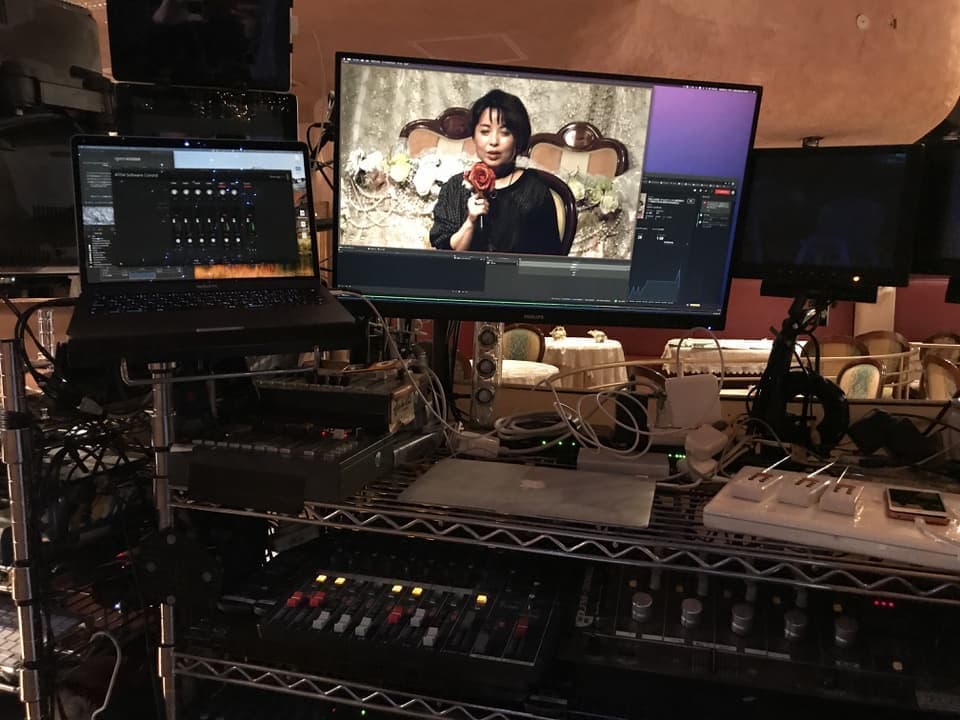

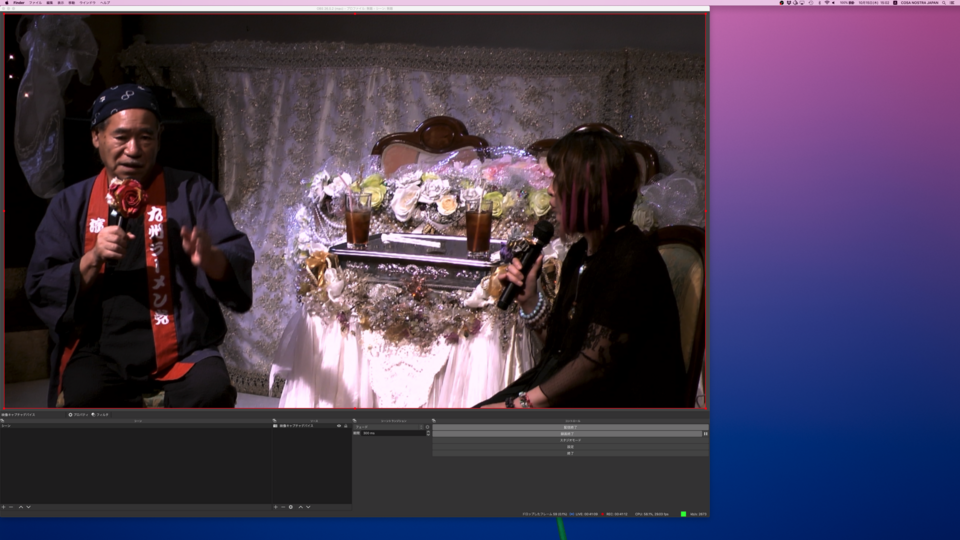

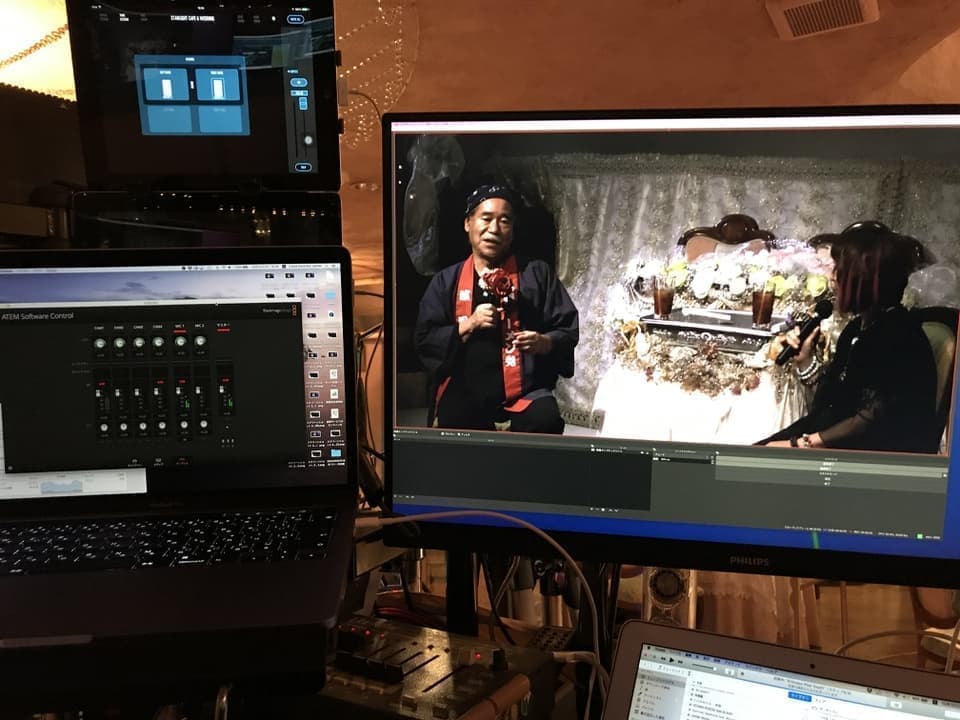

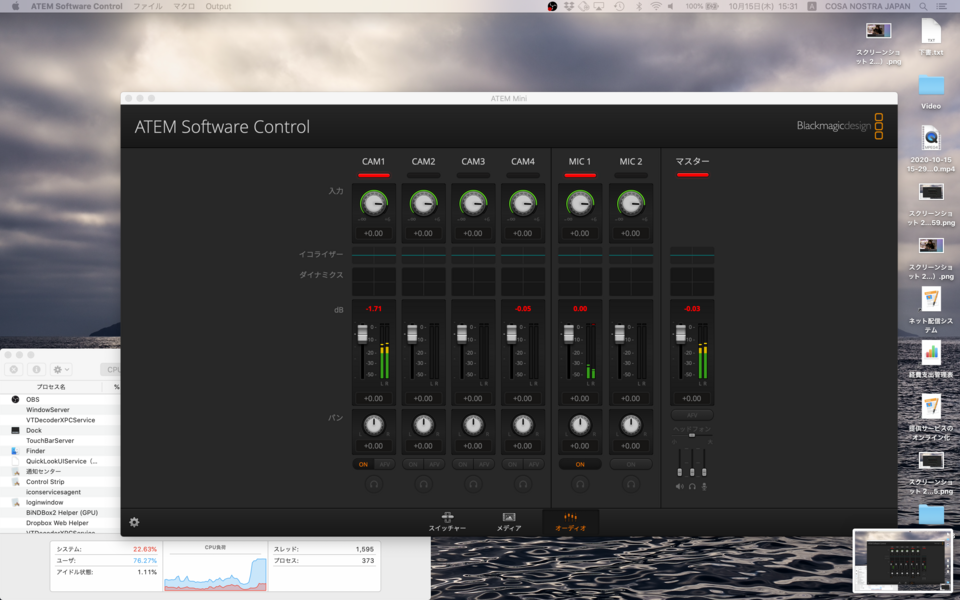

オペレーション画面

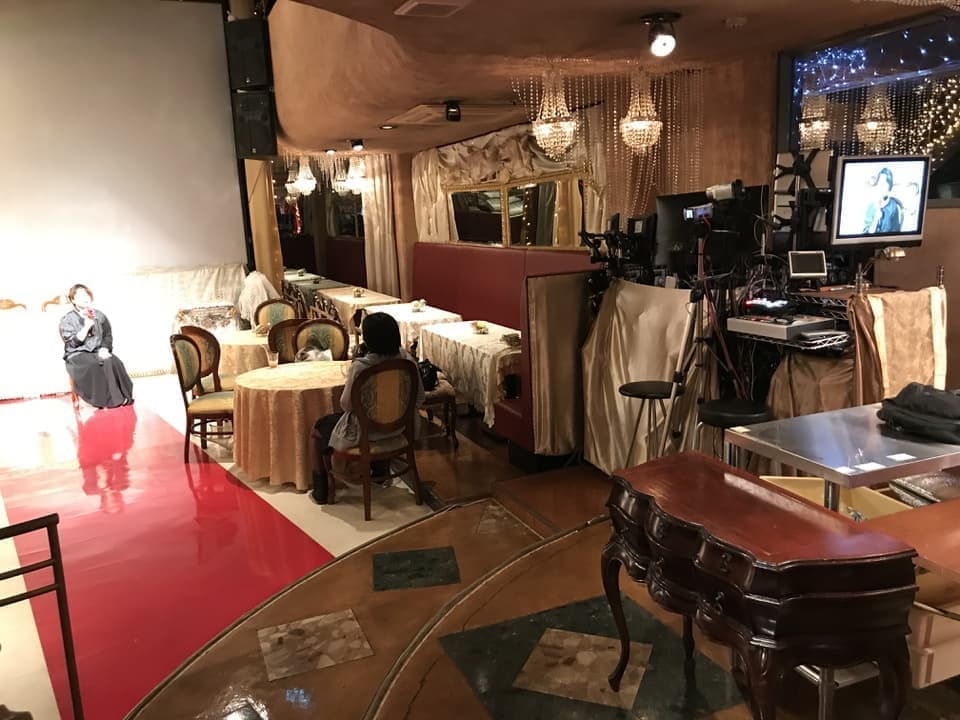

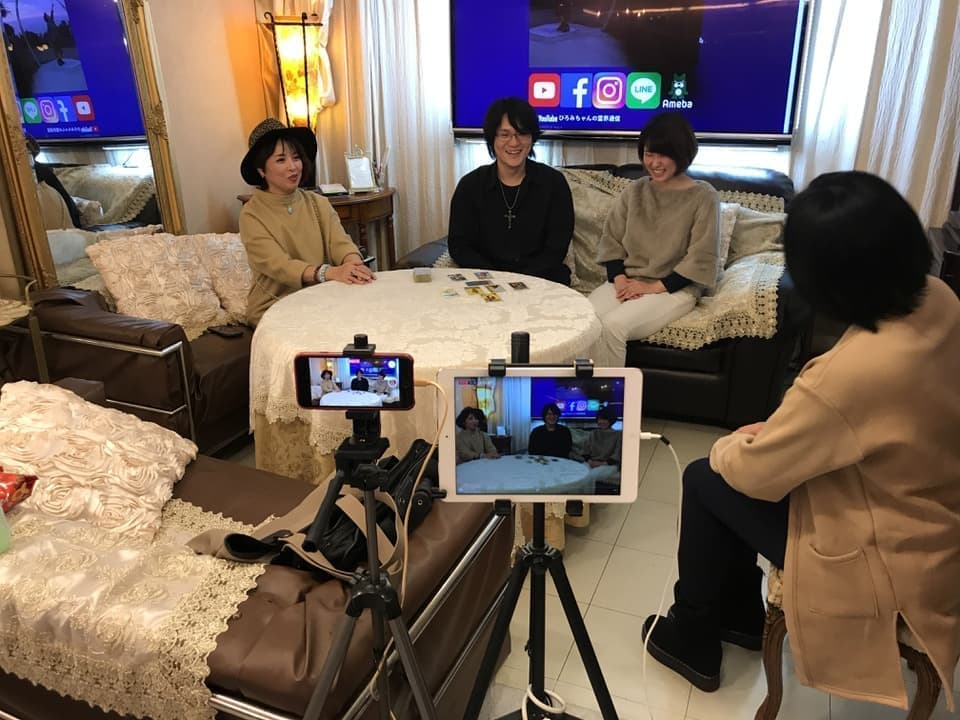

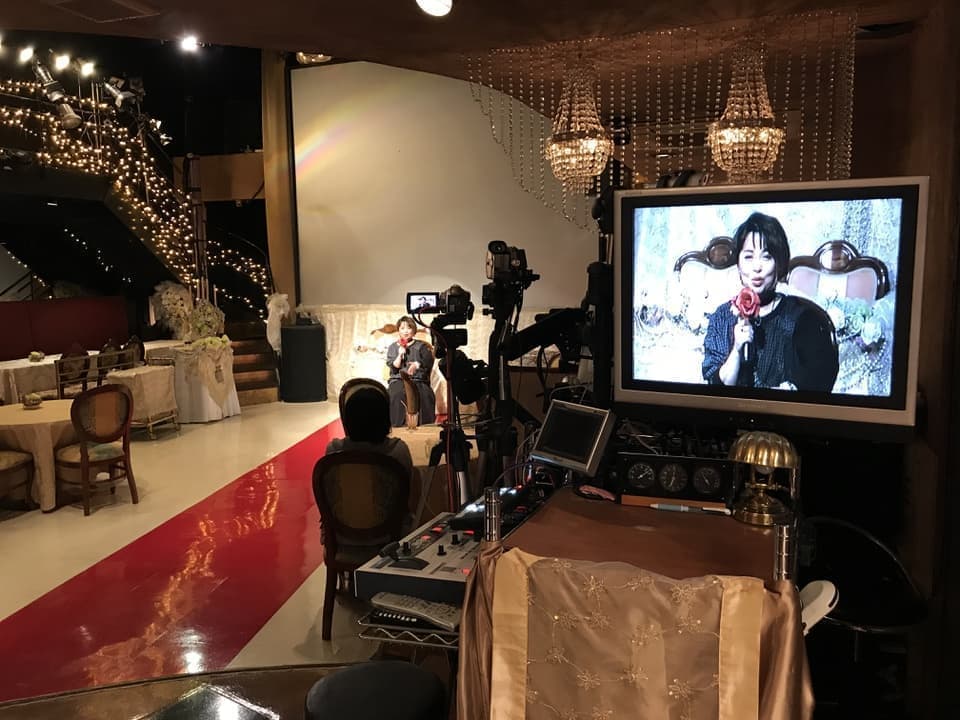

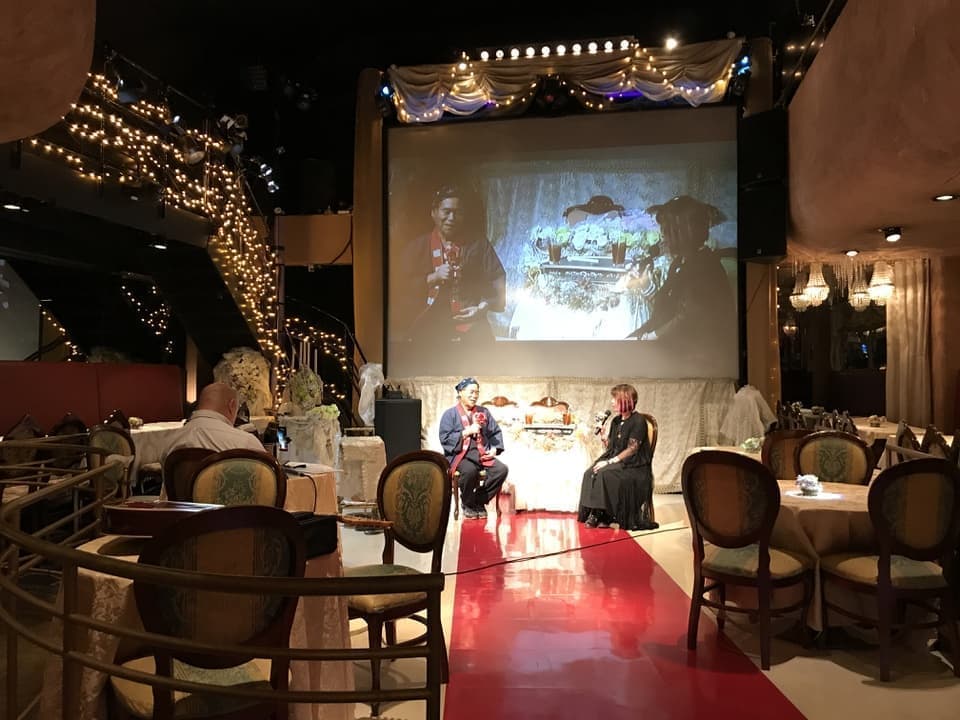

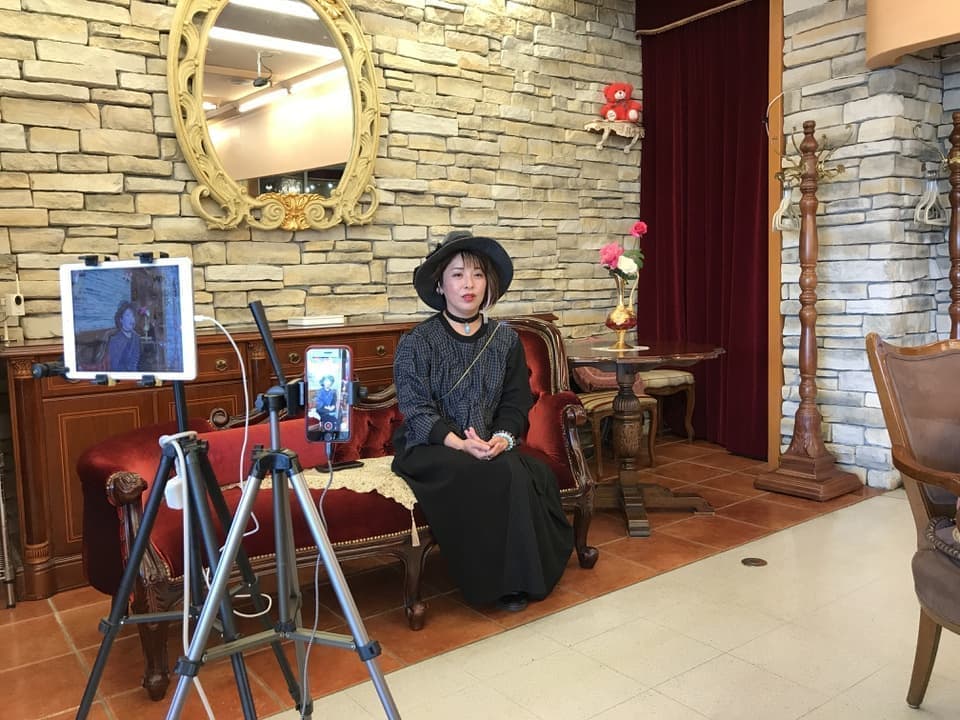

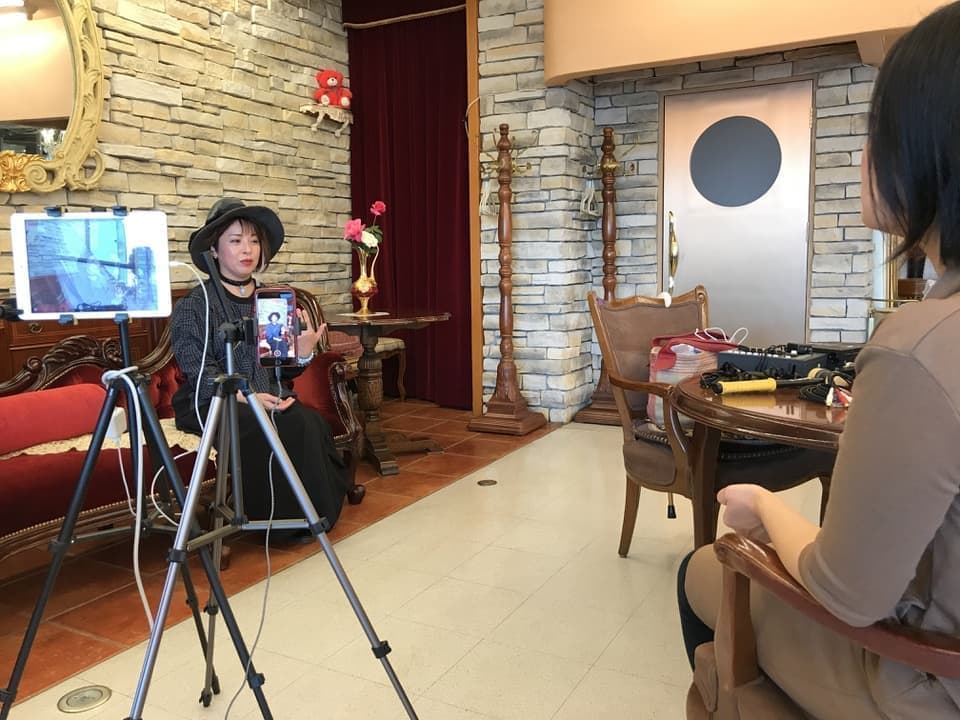

収録風景


YouTube


https://www.youtube.com/watch?v=l7J6cNJtJl4

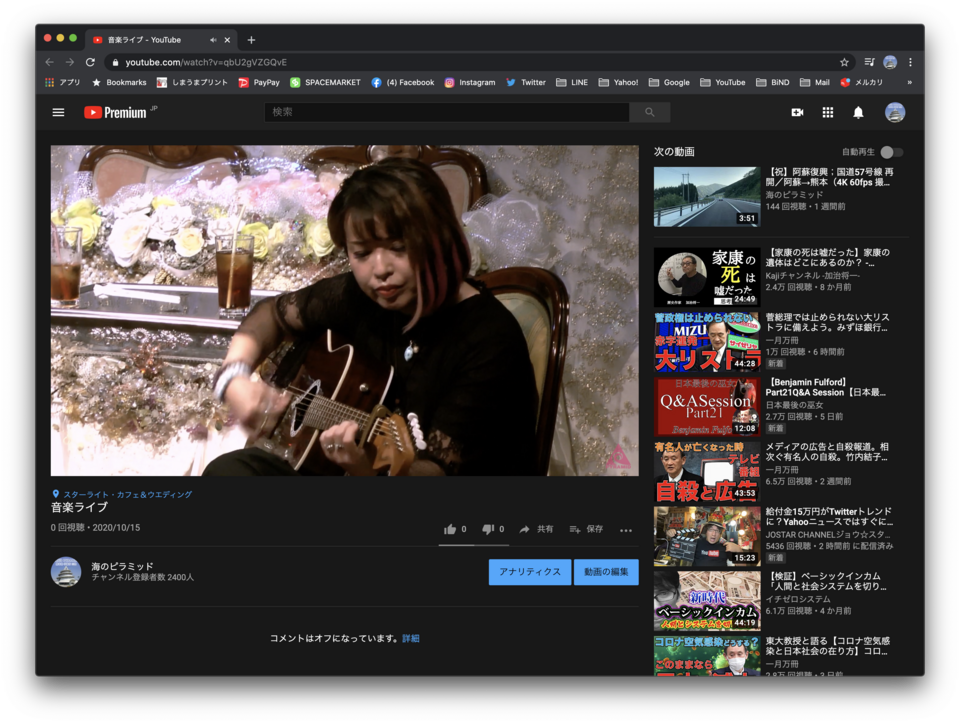

ライブ演奏の収録・配信

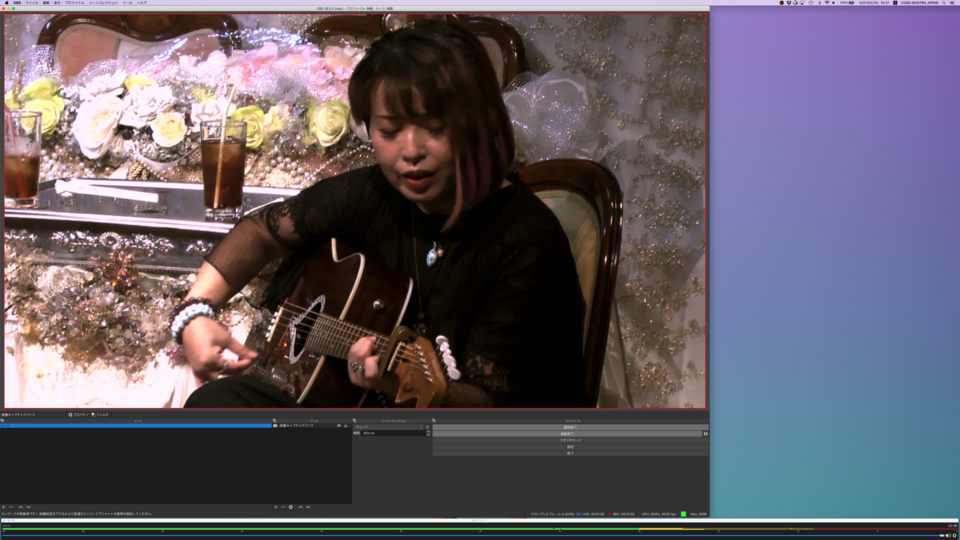

オペレーション画面

YouTube


https://www.youtube.com/watch?v=qbU2gVZGQvE

2020年10月22日(木)
午後4時00分〜午後7時00分
3時間
1人

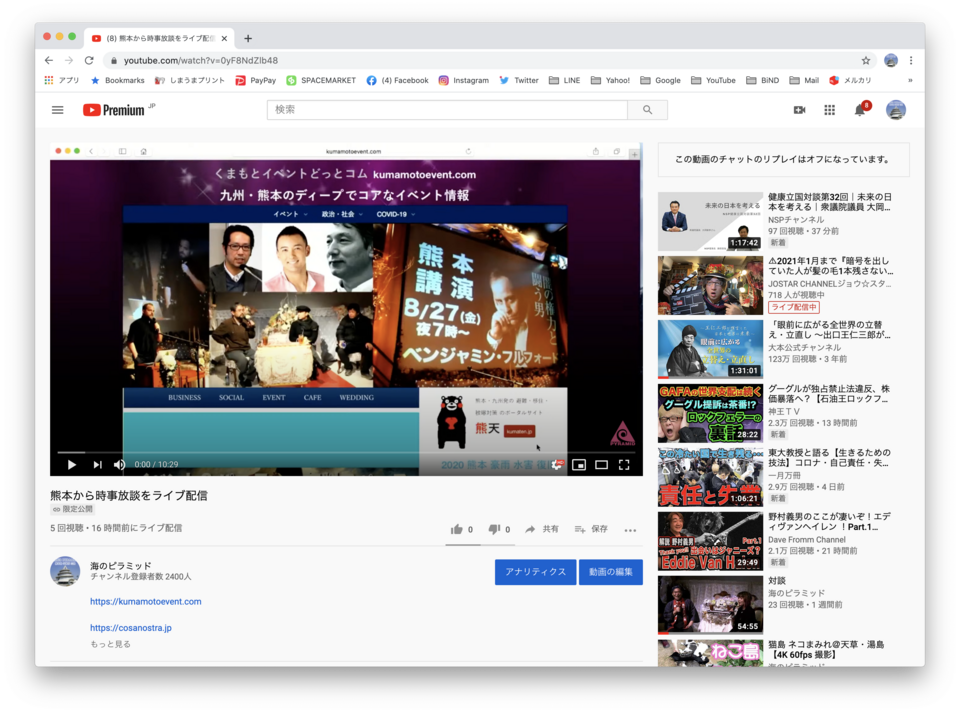

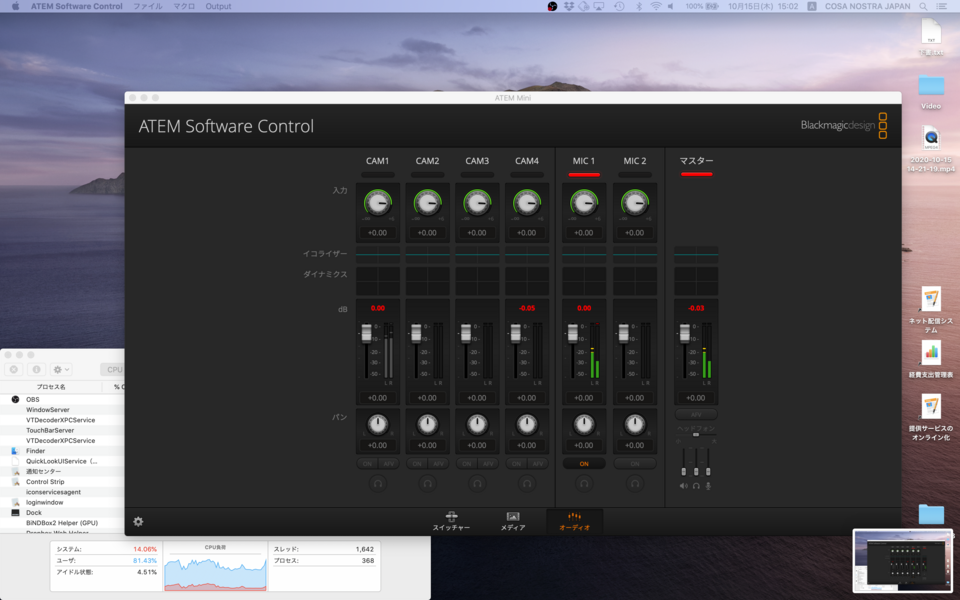

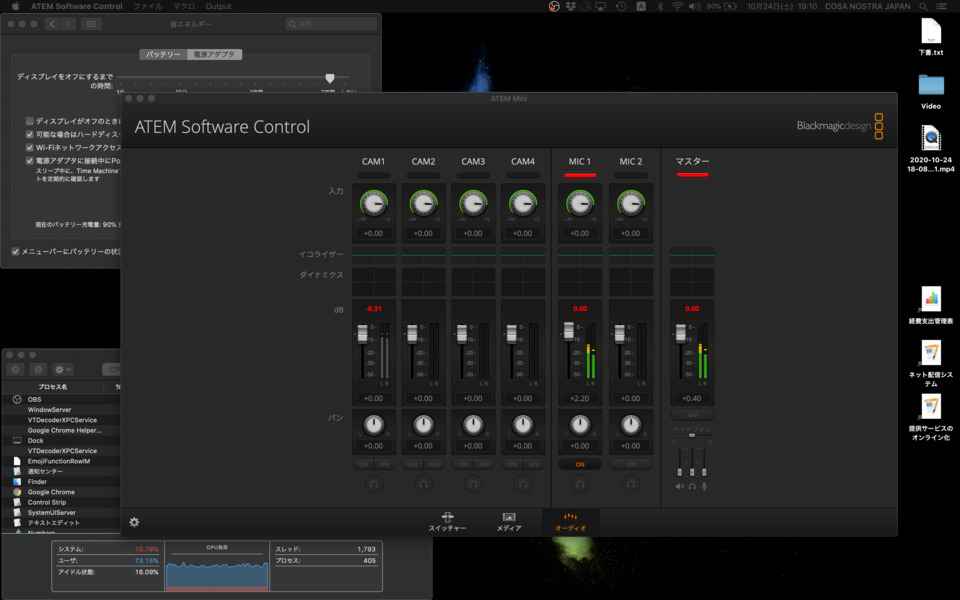

収録マイクの音量等調整とパソコン画面の配信テスト

 店内の集音マイクとビデオカメラのマイクで集めた音声をミックスし
パソコンの画面をYouTubeでテスト配信
YouTube

YouTube


https://www.youtube.com/watch?v=0yF8NdZlb48

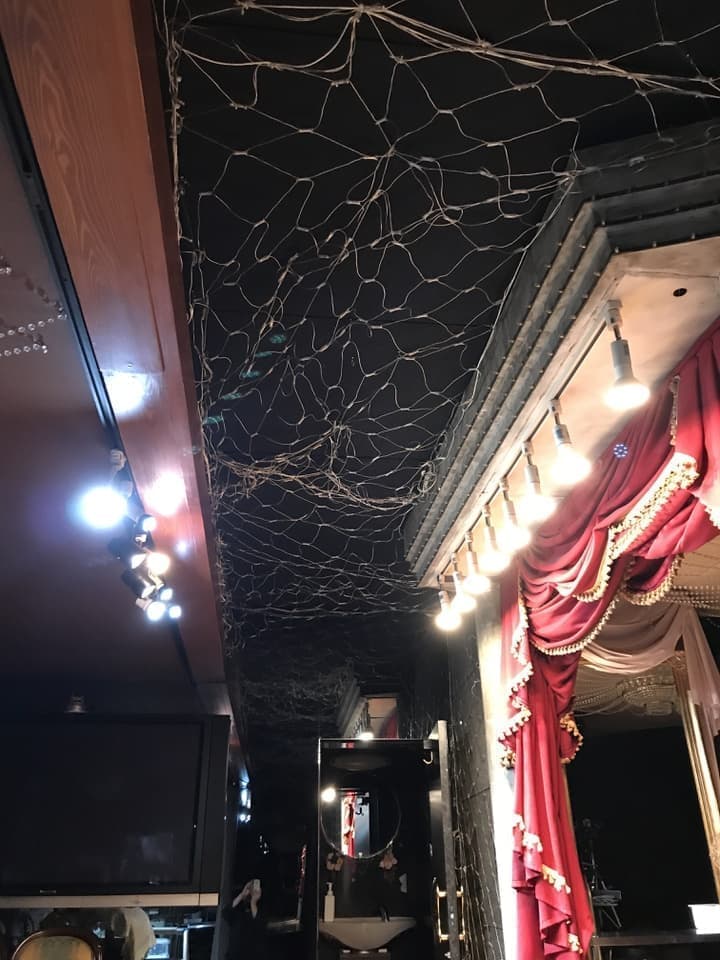

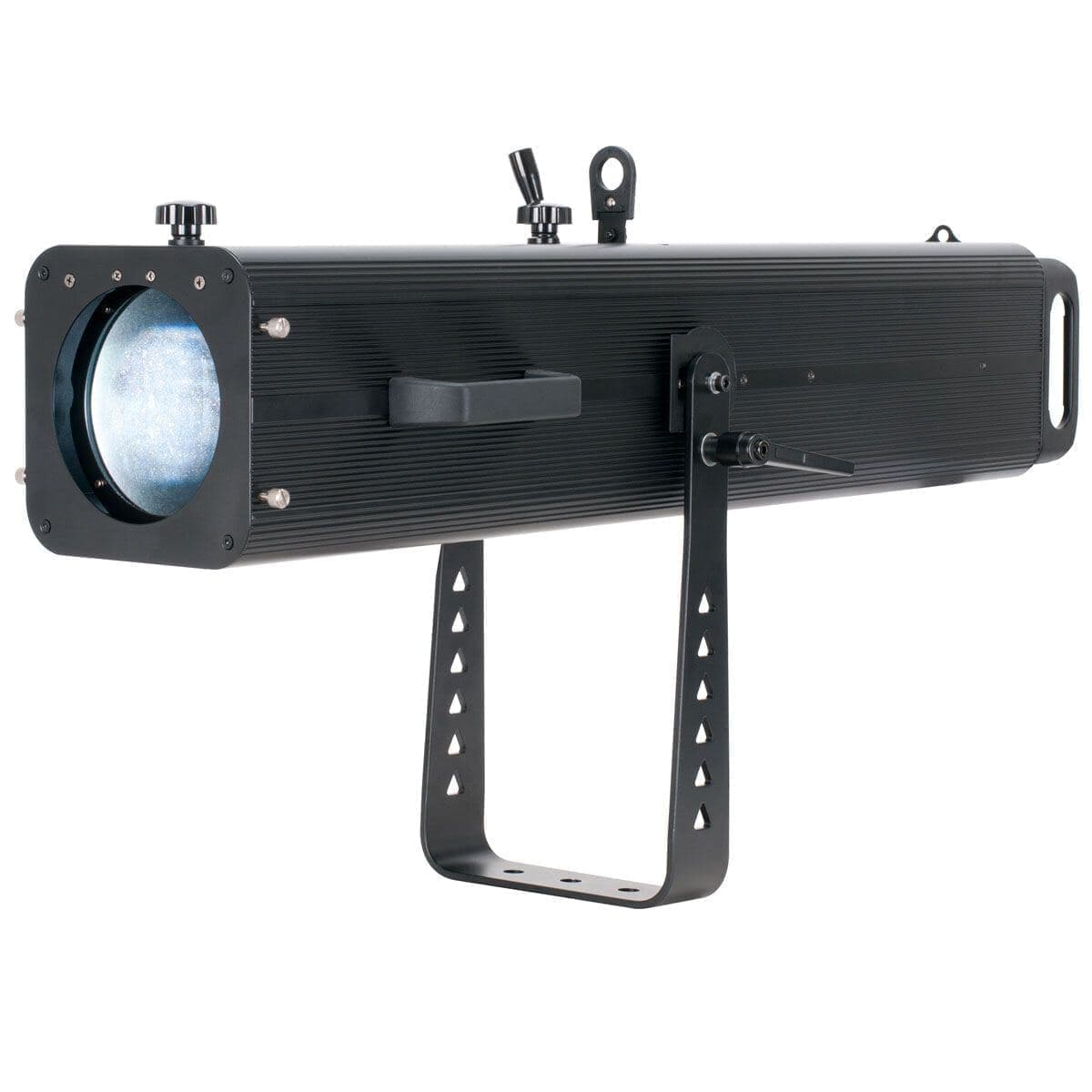

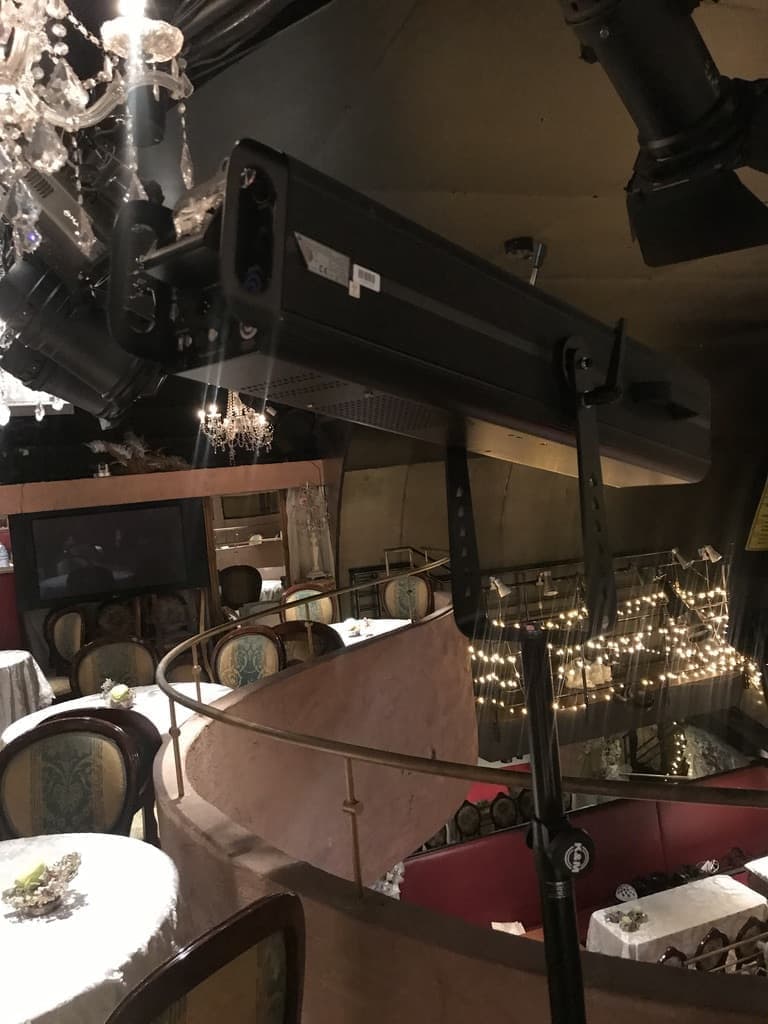

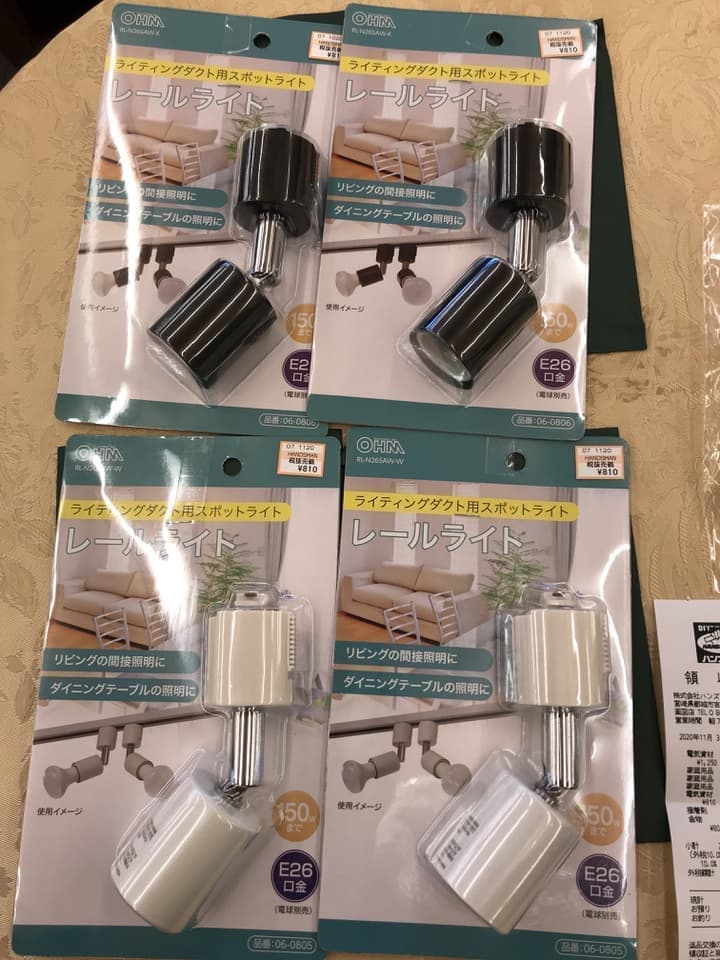

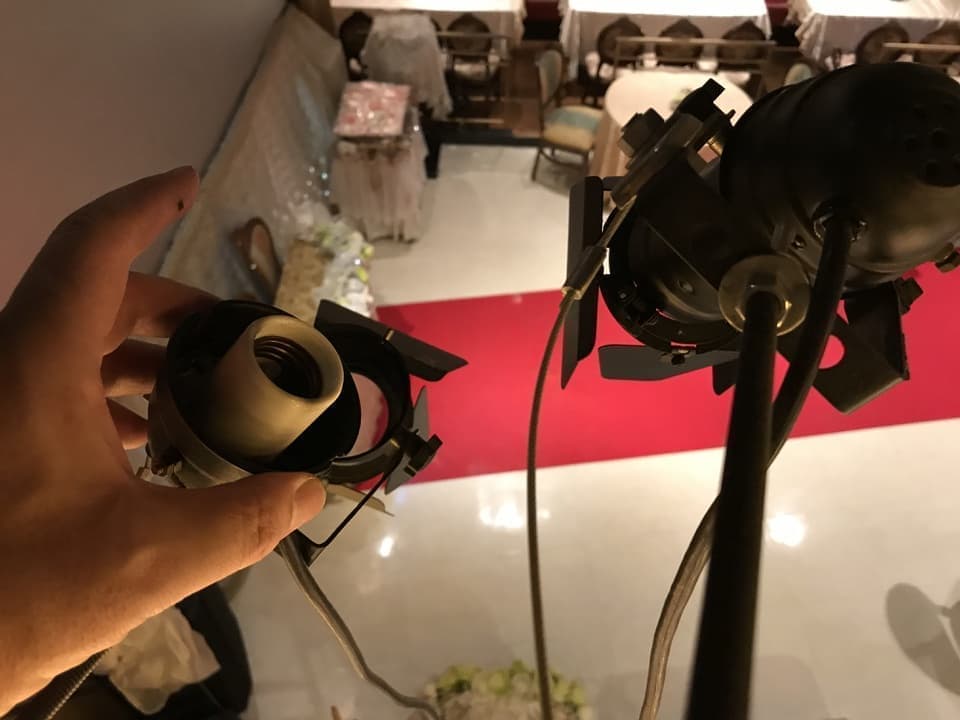

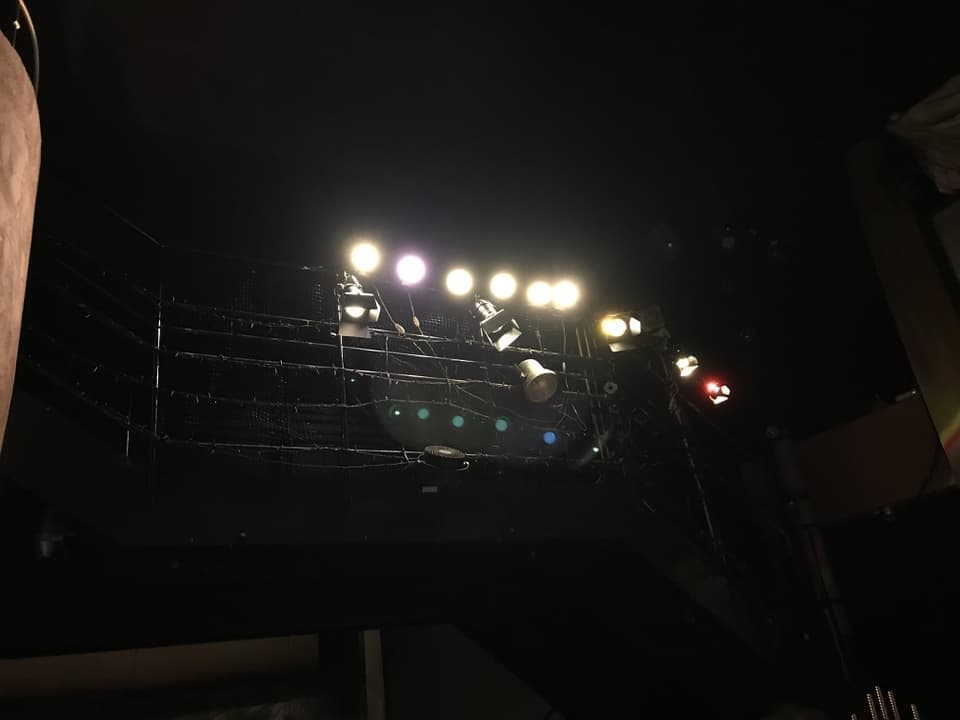

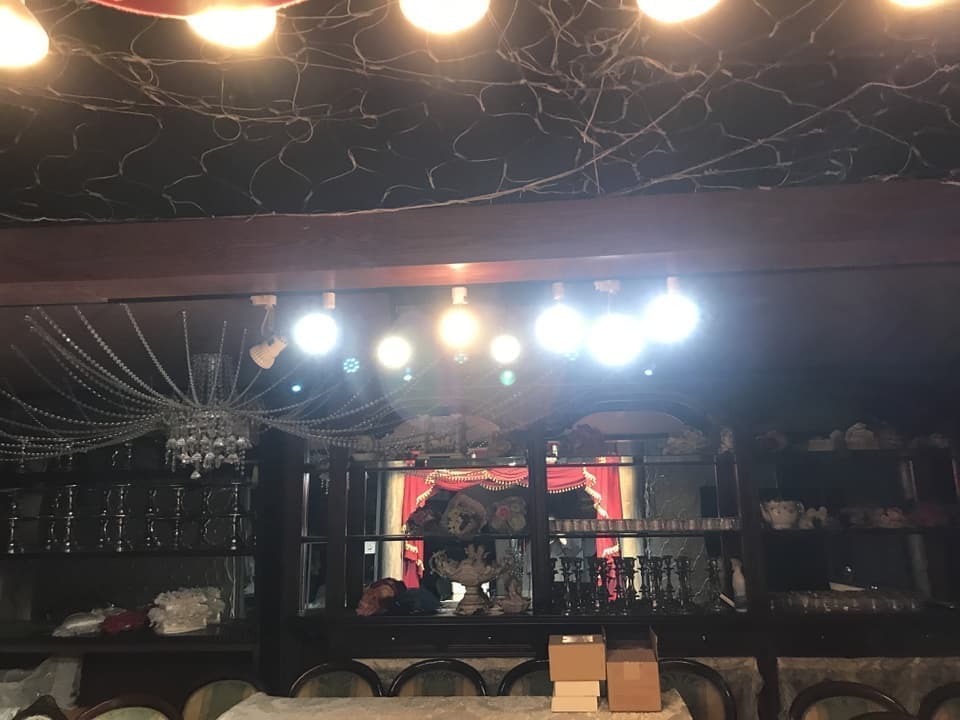

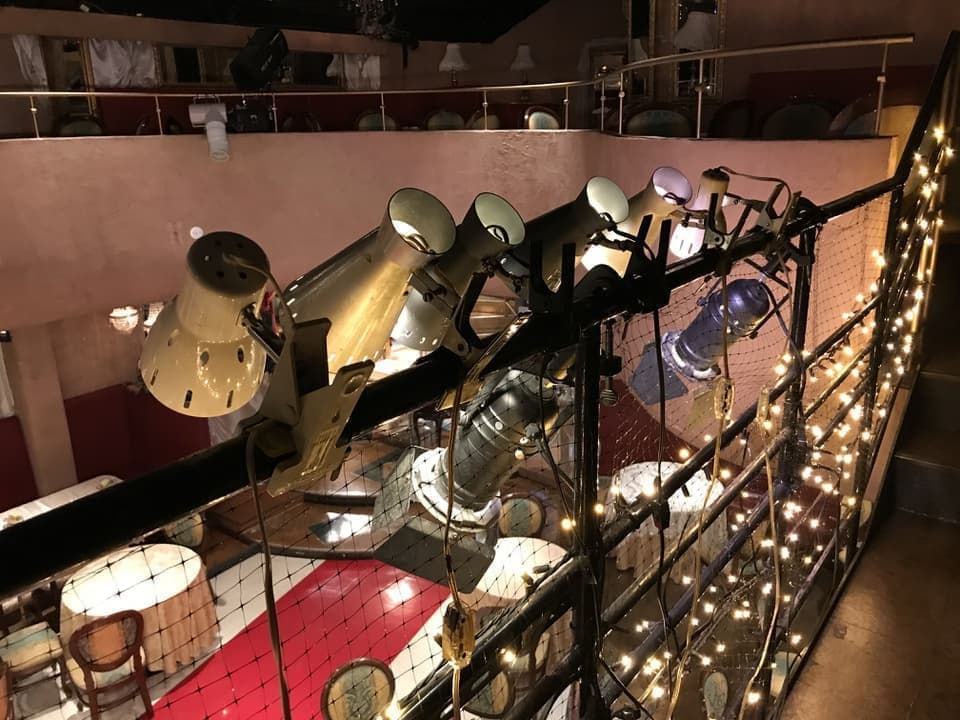

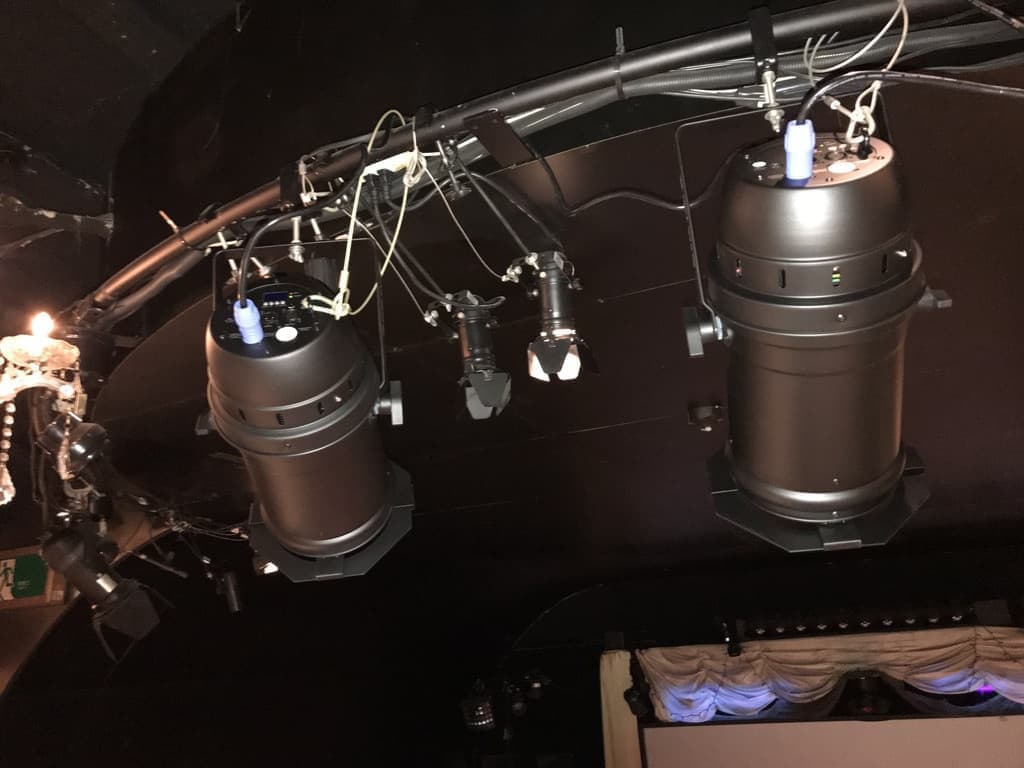

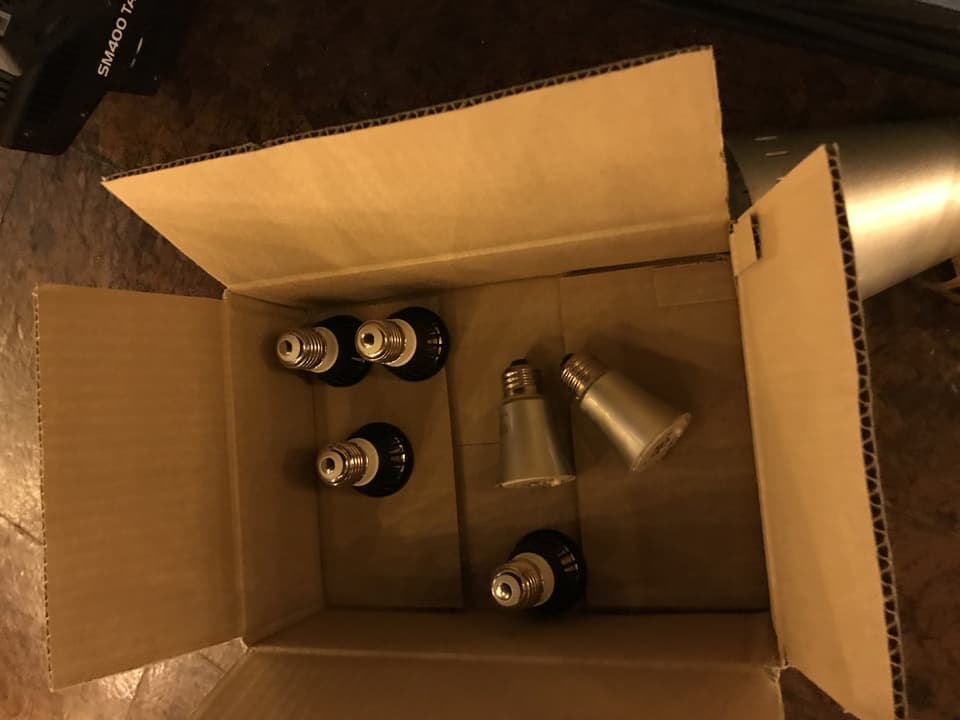

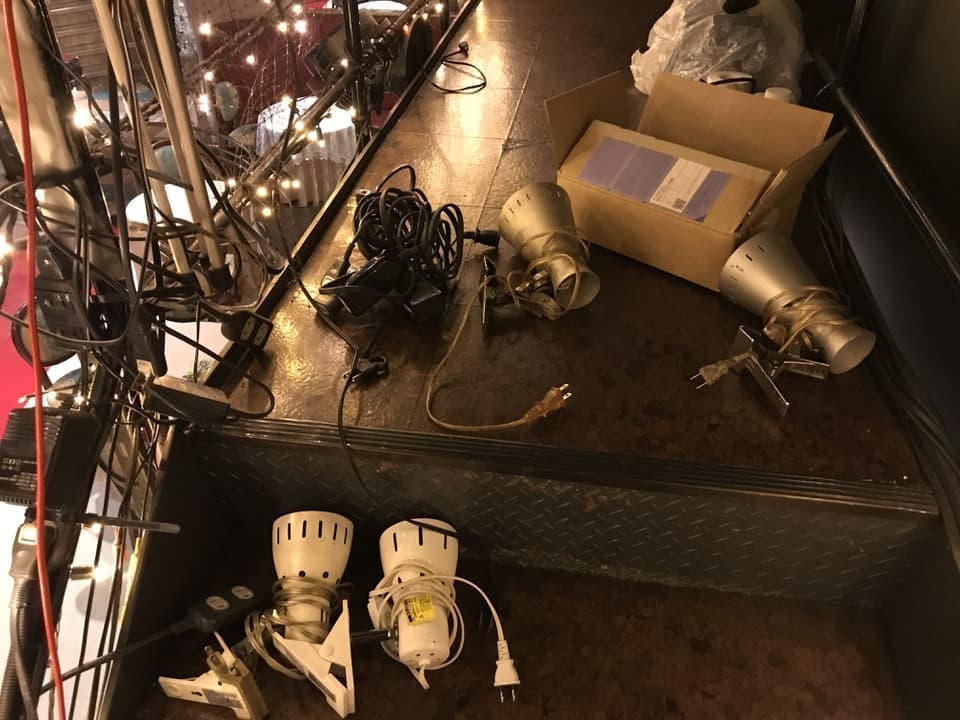

前回の配信の際、撮影用の光量不足が判明したため照明の増設


撮影用として
テラスに6灯
エントランスに8灯
ロビーに3灯
を増設

2020年10月23日(金)
午後2時00分〜午後6時00分
3時間
1人

2020年10月24日(土)
午後11時00分〜午後15時00分
4時間
1人

スタビライザー動作テストと撮影練習

2020年10月24日(土)
午後5時00分〜午後7時00分
2時間
1人

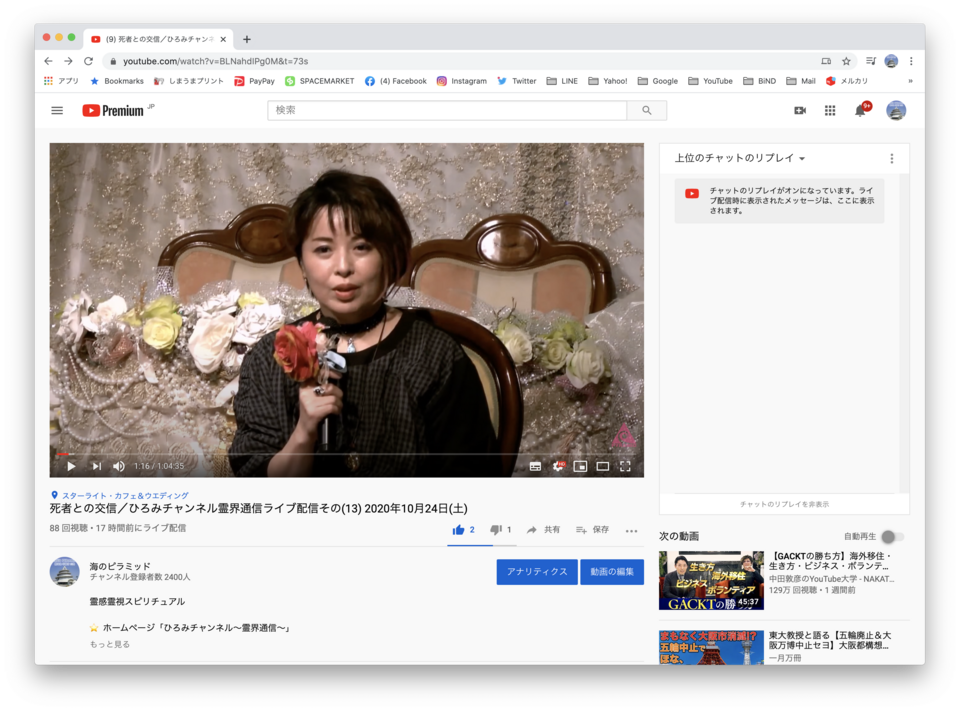

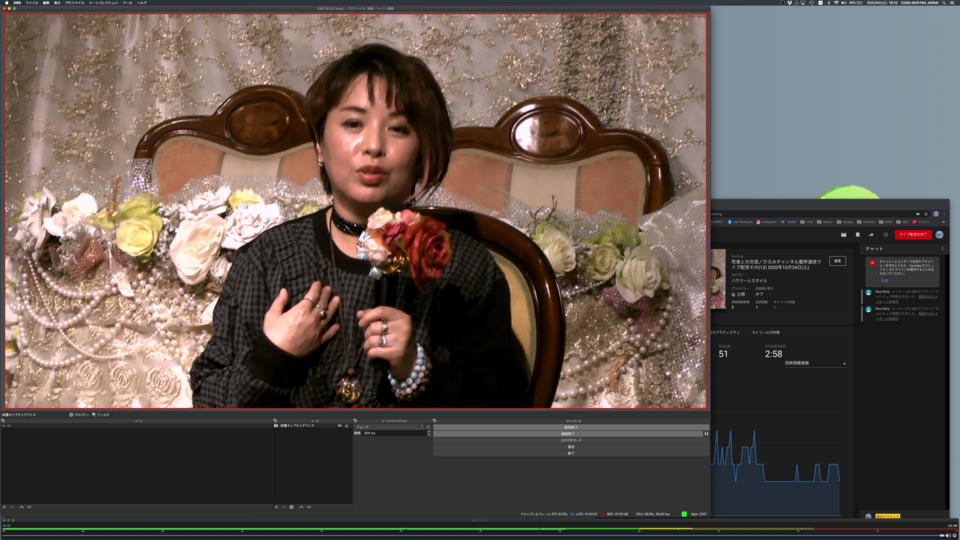

トークの動画配信テスト
